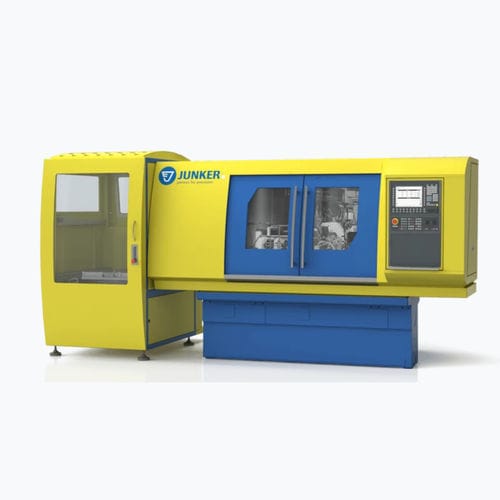

Rectificadora para herramienta de corte FLUTEMAT

CNCde precisiónCBN

En el FLUTEMAT, las herramientas roscadas se montan con un inserto cuadrado accionado por resorte y un centro de contrapunto. El tope fijo en el contrapunto garantiza que el inicio de cada estría sea idéntico. La unidad de reavivado montada directamente detrás del husillo de rectificado ayuda a garantizar un tiempo de ciclo corto. Realiza el reavivado de las muelas durante el proceso de rectificado o carga. Aspectos destacados - Reavivado en proceso - Precisión del perfil Descripciones del proceso de rectificado RECTIFICADO DE ESTRÍAS DIA. 2 - 20 MM Macho HSS: M12, estriado recto Tiempo de ciclo < 75 s Tarea de rectificado: Rectificado de los tres canales de viruta y pelado Equipamiento y opciones BANCADA DE LA MÁQUINA La bancada de la máquina fabricada en fundición mineral proporciona un impresionante comportamiento de amortiguación y rigidez torsional. La estabilidad térmica permite compensar las fluctuaciones de la temperatura ambiente con un mínimo esfuerzo, garantizando un alto nivel de estabilidad dimensional durante toda la jornada. UNIDAD DE EMBUTICIÓN El reavivado de la muela se controla mediante CNC. Se puede utilizar una muela de diamante accionada o un rodillo de perfil de diamante dependiente de la pieza. El reavivado se realiza manualmente o mediante un programa de reavivado automático con compensación de muela. ABRASIVO Dependiendo de la aplicación, se utiliza el abrasivo CBN o el diamante. Los cuerpos básicos de las muelas abrasivas son de acero o de carbono. En combinación con CBN, puede tener sentido utilizar un cuerpo base de carbono: Es ligero, tiene propiedades de amortiguación de vibraciones y permanece dimensionalmente estable incluso a altas velocidades. SISTEMA DE CONTROL El panel de operador de Erwin Junker se ha desarrollado específicamente para controlar rectificadoras.
