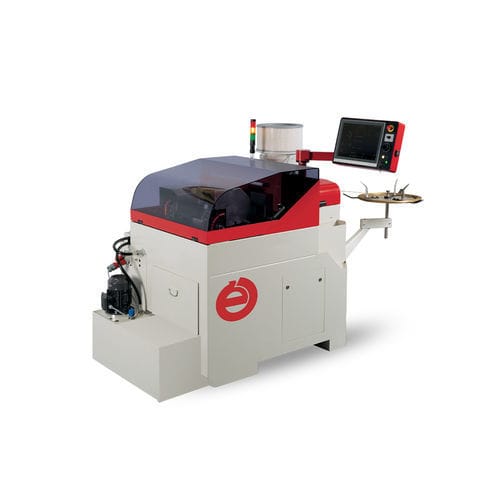

Torno automático CNC D5 ULTRA

con 3 husillosde 2 husillospara piezas pequeñas

La escomatic D5 ULTRA es un nuevo desarrollo basado en la escomatic D2. Además de las operaciones de torneado y basándose en el mismo principio bien conocido por los usuarios de la NM 64X, es posible mecanizar la cara frontal y posterior de la pieza. En la parte frontal es posible taladrar, roscar y roscar con tres husillos posicionados axialmente. Tras el corte de la pieza, la cara posterior puede mecanizarse simultáneamente a los husillos de la cara frontal y/o la operación de torneado mediante dos husillos posicionados axialmente y uno lateralmente. Con una velocidad del cabezal de 12.000 rpm y 18.000 rpm para los husillos de trabajo delantero y trasero, esta nueva máquina ofrece las prestaciones de torneado de una D2 con operaciones de mecanizado secundario de alto rendimiento. La base de la máquina es nueva y se ha adaptado a las necesidades de espacio del nuevo concepto. La unidad de enderezado, la unidad de alimentación de material y el cabezal de herramienta giratorio son absolutamente idénticos a los de la D2. La contrapinza y el sistema para el mecanizado frontal con los tres husillos posicionados axialmente están montados cada uno en su propia mesa con dos ejes CNC cada uno. Para el mecanizado posterior se dispone de dos husillos montados axialmente y uno lateralmente. Es posible el mecanizado simultáneo de la parte posterior durante el proceso de torneado y/o el mecanizado frontal. El utillaje es el mismo que para la D2 y, a excepción del casquillo guía y la contrapinza, es compatible con las antiguas máquinas escomatic D2 accionadas por leva. La escomatic D5 ULTRA está equipada con un sistema de control CNC FANUC 0i, la programación se realiza en códigos ISO. Perfil de aplicación Máximo número de operaciones en una máquina Piezas torneadas sencillas con mecanizado frontal y posterior
