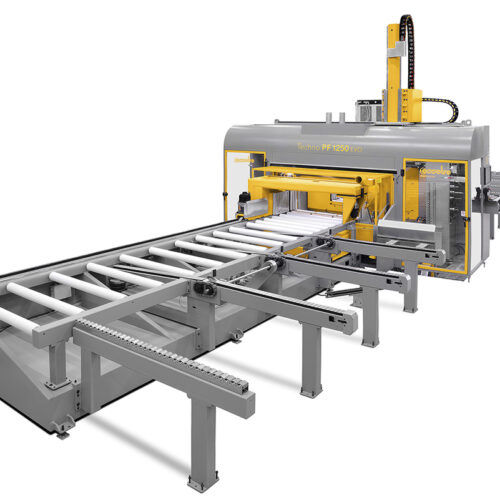

Centro de mecanizado CNC 5 ejes TECHNO PF 1250 EVO

verticalpara maderaHSK F63

ÁREA DE TRABAJO La zona de trabajo en el interior de la cabina consta de 2 unidades operativas opuestas e independientes, una superior y otra inferior, complété con cabezales de fresado de 5 ejes en interpolación continua y electromandriles de 12 kW a 7000 rpm. El portaherramientas es HSK63F. SISTEMA DE MANIPULACIÓN DE LA ALIMENTACIÓN Las piezas son precargadas por una pinza automática de control numérico; una segunda pinza de control numérico comprobará la sección correcta y asegurará la posición précisé de la pieza a procesar. El sistema también incluye una segunda pinza, de nuevo gestionada por el CN, que comprueba la sección correcta de la pieza a mecanizar. ZONA DE CARGA Amplia zona de precarga, diseñada para cargar una o varias piezas con una anchura máxima de 1300 mm, que luego serán gestionadas por las pinzas de entrada. SISTEMA DE MANIPULACIÓN DE SALIDA Consiste en una pinza automática gestionada por el CN, que permite desplazar la pieza desde la cabina hasta la zona de salida para su sucesiva evacuación y almacenamiento en la zona de descarga. También se instala una segunda pinza en la zona de descarga para manipular la pieza durante su procesamiento. CONSOLA Una consola de control complété con NC se instala en la estructura de la máquina mediante un sistema de bisagras, lo que permite orientarla en múltiples posiciones. Un panel de control remoto está disponible complété con controles manuales del movimiento del eje, START, STOP y RESET del programa. SOFTWARE E-LI/E La máquina está controlada por el nuevo software Essetre E- Live, con visualización tridimensional de la pieza y el procesamiento relativo. Su versatilidad le permite interactuar con los más conocidos programas Cad Cam específicos para estructuras de madera. El software también está equipado con un sistema de simulación y anticolisión. Una impresora automática que se interconecta con el CN
