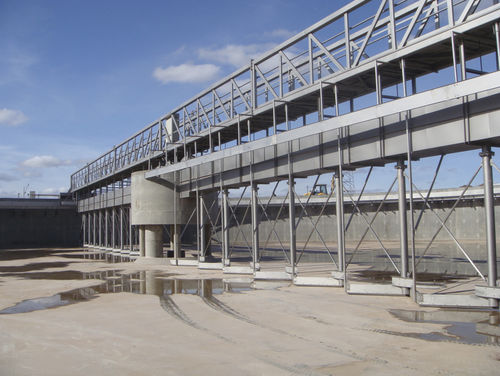

Puente rascador LODON SUCTION

De accionamiento periférico. Realiza una depuración mecánica de sólidos y partículas en suspensión los cuales precipitan por si solos. Descripciones y características Pasarela. Pasarela radial apoyada por un extremo (al pivote central) y solidaria por el otro al carro motriz. Construida en chapa de acero tipo cajón y perfiles tubulares que hacen a su vez de barandilla. Entramado metálico galvanizado para paso. Carro motriz. Se hala situado en un extremo de la pasarela y está compuesto por un motor reductor y dos ruedas, una motriz otra conducida. Ruedas tipo red-band, soportadas por cojinetes de bolsas. Pivote central. Conjunto articulado donde apoya uno de los extremos de la pasarela. Giro mediante cojinete de gran diámetro, diseñado para soportar aquellos esfuerzos que pueden provocar las pequeñas irregularidades del recinto. Lleva incorporado el colector de anillos rasantes para la alimentación eléctrica del motor. Campana deflectora central. De construcción soldada en chapa de acero. Tiene como finalidad tranquilizar el agua haciendo un reparto uniforme por todo el recinto. Rasqueta de fondo. Rasquetas de goma sujetas a una chapa en forma de diente de sierra. Van sujetas a los tubos de succión.
