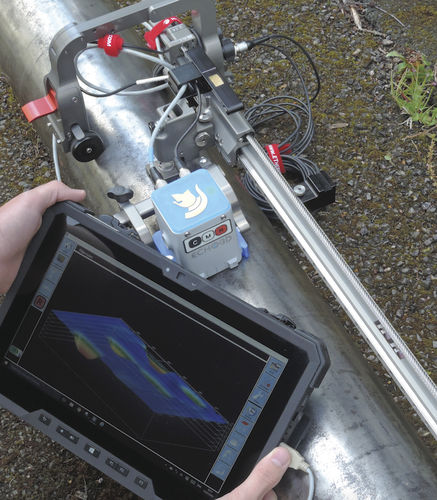

Sistema de inspección electromagnético ECHO-3D

automáticode defectos de superficie

ETher NDE se complace en presentar ECHO-3D, la más reciente tecnología para la detección de defectos de rotura de superficie y las mediciones de profundidad de grietas de Athena Industrial. El Eco-3D es ideal para aplicaciones de inspección en las industrias petroquímica, de petróleo y gas, de generación de energía, aeroespacial, de infraestructura y de fabricación. El Eco-3D puede utilizarse para detectar defectos de superficie y sub-superficie en acero al carbono, acero inoxidable, aleaciones de níquel y aluminio, y es capaz de identificar grietas y dar información de detección de grietas en acero al carbono revestido de explosivos... El software Eco-3D proporciona detección de grietas, información sobre la profundidad de las grietas, mapeo y análisis en 3D. PRINCIPIOS DE FUNCIONAMIENTO DE ECHO-3D ECHO-3D es una tecnología basada en el Campo Electro-Magnético (EMF) que utiliza la Imagen de Campo Electro-Magnético (EMFI) para mostrar los defectos de ruptura de la superficie en una imagen 3D. Un elemento de enfoque que crea un gran campo toroidal hemielíptico debajo del sensor, creando EMF. La forma del CEM se mide en los planos X, Y y Z por medio de bobinas de antena especialmente formadas. La permeabilidad del material, la conductividad, la forma y la distancia de la superficie al sensor afectan la forma del CEM. ECHO-3D tiene la capacidad de anular estos efectos usando un comando nulo antes de escanear.
