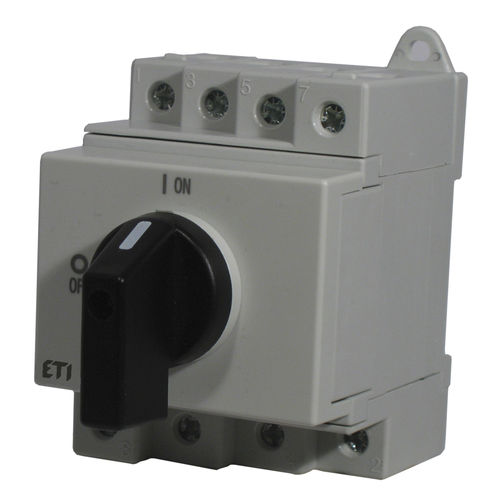

Interruptor seccionador rotativo 004660067

para aplicaciones fotovoltaicas

Introducción Los sistemas fotovoltaicos se componen de paneles fotovoltaicos, cables, fusibles, interruptores, descargadores de sobretensión e inversor de potencia. Los paneles fotovoltaicos utilizan la energía de la luz solar en los convertidores fotones a corriente continua. La electricidad generada por los paneles solares es alimentada a continuación a un inversor de potencia que convierte la corriente continua en corriente alterna. El fusible gPV ha sido desarrollado para proteger el cable y el panel contra la sobreintensidad "inversa". La serie ETITEC B, C-PV de dispositivos de protección contra sobretensiones tiene ha sido desarrollado para proteger contra rayos directos e indirectos y está destinado a proteger los sistemas fotovoltaicos. La topología del circuito consiste en dos etapas de varistores, cada una de ellas protegida por un dispositivo de desconexión térmica. Protección de sobreintensidad Protección del módulo FV contra la corriente "DC REVERSE" en el lado CC Matriz con tres o más cadenas de paneles: Sistemas FV que tienen tres o más cadenas conectadas en paralelo deben tener cada cadena protegida por fusibles. Los sistemas que tienen menos de tres cadenas no generarán suficiente corriente de falla para dañar los conductores/paneles solares. Normalmente hay dos fusibles gPV conectados a cada ramal (+ y - polos), que protegen los conductores/paneles solares de daños y eliminar cualquier peligro para la seguridad. Los fusibles aíslan la cadena defectuosa. El resto del sistema fotovoltaico puede continuar para generar electricidad. Protección del módulo FV contra la corriente "AC REVERSE" causada por inversor defectuoso Si un inversor se avería (sin transformador...), la CA se invierte puede alimentar las cadenas de CC y destruir los módulos fotovoltaicos.
