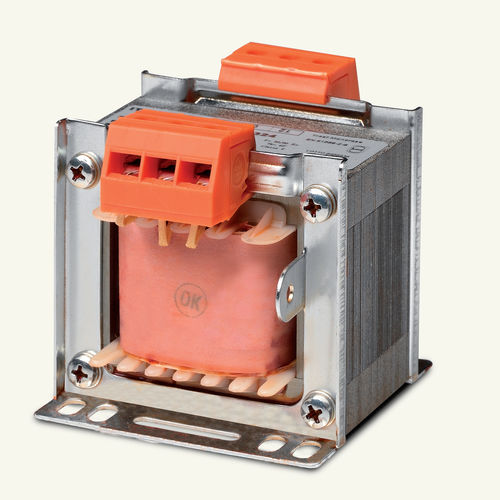

Transformador de aislamiento 003801001

secopara de protecciónmonofásico

En general, sobre los transformadores Los transformadores deben estar protegidos contra posibles sobrecargas y cortocircuitos. Nuestros transformadores pertenecen a la familia de transformadores no resistentes a cortocircuitos por lo que deben protegerse con fusibles externos. La corriente nominal del fusible sugerido se indica siempre en nuestras etiquetas. Sin embargo, la protección también puede obtenerse utilizando Interruptores Automáticos Miniatura - ETIMAT. Protección seleccionada del devanado de entrada de el transformador debe elegirse teniendo en cuenta que en la fase de arranque del transformador se genera un alto valor de corriente de arranque, un valor que puede alcanzar 25 veces el valor de la corriente nominal de entrada, durante unos 10 milisegundos. Por lo tanto, los fusibles de retardo de tiempo (T o aM o MCB - ETIMAT con característica D o K debe utilizarse para una correcta protección. La protección del lado secundario puede ser realizados con fusibles de tipo F o gG, o MCB - ETIMAT con característica B o C. Aquí abajo hay una tabla con todas las sugerencias fusibles de protección para los devanados de entrada y salida (todos los valores están en Amperios):
