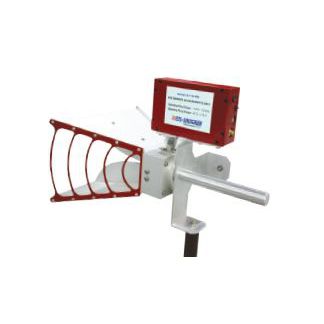

Antena de radio 3115

de bocinade guía de ondas de cresta

el modelo 3115-PB de ETS-LinETS-Lindgren es nuestra popular antena de bocina de guía de ondas de doble reborde modelo 3115, equipada con un paquete preamplificador actualizado y calibrada como una sola unidad. En esta configuración, cualquier posible desajuste entre la antena y el preamplificador se tiene en cuenta en el factor de antena (AF) que se proporciona con esta unidad. Tenga en cuenta que el 3115-PB no está diseñado para pruebas RSE de radiadores intencionales. Características principales Diseñado para MIL-STD 461 Equipado con preamplificador para aumentar la sensibilidad Preamplificador y antena calibrados como una sola unidad Montaje flexible de AF extremadamente bajo No diseñado para pruebas RSE de radiadores intencionados Diseñada para MIL-STD-461 La antena de bocina 3115 (sin preamplificador) es idéntica a la antena descrita en MIL-STD-461 RE102, para pruebas de emisiones por encima de 1 GHz. Amplificador ajustado El preamplificador tiene un rango de frecuencia de 1 GHz a 18 GHz y una ganancia típica de 28 dB. La planitud de ganancia en todo el rango es de 2,5 dB. El preamplificador tiene un factor de ruido máximo de 4 dB, siendo el factor de ruido típico de 3 dB. La potencia de salida es de +17 dB mínimo en el punto de 1 dB. Las características de entrada y salida del preamplificador son una VSWR de entrada y salida de 2:1 como máximo.
