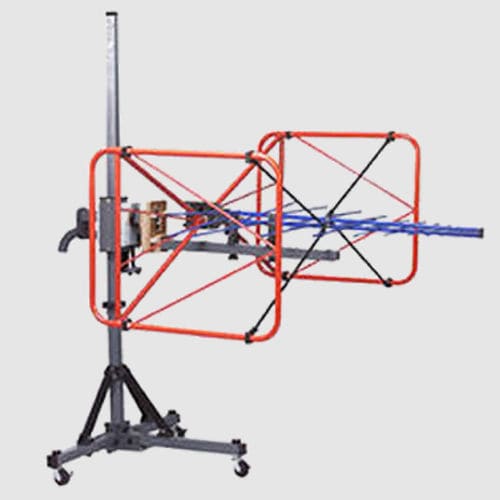

Antena de banda ancha 3140B
AMbicónicalog-periódica

antena de banda ancha
antena de banda ancha
antena de banda ancha
Añadir a mis favoritos
Añadir al comparador


Características

Tipo de red
AM, de banda ancha
Tipo
log-periódica, bicónica
Otras características y opciones
compacta, híbrida
Frecuencia

Máx.: 3.000 MHz

Mín.: 26 MHz

Descripción

el modelo 3140B BiConiLog de ETS-Lindgren forma parte de una serie de antenas híbridas diseñadas para mediciones de inmunidad radiada (RI) de EMC de banda ancha. El modelo 3140B BiConiLog presenta un diseño patentado de elemento T-Bow Tie que mejora significativamente el rendimiento a baja frecuencia, en comparación con las antenas bicónicas convencionales u otras antenas híbridas. Al configurar el modelo 3140B, los elementos T-Bow Tie se fijan/desconectan fácilmente con perillas roscadas apretadas a mano. Una vez montada, la antena se sostiene por sí misma cuando se coloca con el extremo del balun hacia abajo sobre el plano de tierra. Un acabado de pintura en polvo protege la antena. El modelo 3140B BiConiLog no está diseñado para mediciones de emisiones radiadas. Para aplicaciones RE, ETS-Lindgren recomienda el modelo 3142E Biconilog. Características principales Dos años de garantía Se adapta a cámaras compactas Acabado de pintura en polvo resistente Especificaciones físicas Altura: 76,65 cm (30,18 in) Longitud: 149,3 cm (58,78 in) Anchura: 161,5 cm (63,58 in) Peso: 10 kg (22,05 lb) Especificaciones eléctricas Conectores: Tipo N Impedancia (nominal) 50 Potencia continua máxima: 1 kW Tipo de patrón: Direccional Potencia de pico: 1,3 kW Polarización: Lineal VSWR (media): 2.0:1

---
