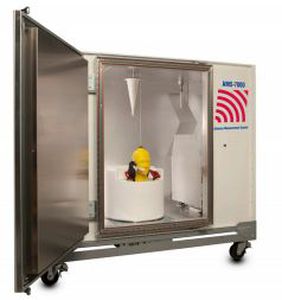

Cámara de pruebas para mediciones de antenas AMS-7000

CEMde gran capacidad

El sistema inalámbrico de pruebas de reverberación OTA AMS-7000 de ETS-Lindgren está diseñado para realizar mediciones precisas y repetibles de TRP, TIS, rendimiento y rendimiento MIMO SISO. El sistema se basa en la línea de cámaras de reverberación SMART de la empresa y en la antena EMQuest de eficacia probada ya están disponibles las soluciones de pruebas 5G FR1 Over-The-Air (OTA) ETS-Lindgren ofrece un paquete llave en mano que permitirá realizar pruebas 5GNR SISO no autónomas [NSA] y/o autónomas [SA] en la banda FR1. Características principales Mediciones de TRP, TIS y rendimiento SISO Mediciones de rendimiento MIMO Mediciones de eficiencia de antenas Correlación directa con los resultados del laboratorio CATL Tiempos de prueba más rápidos Funciona con el software EMQuest Configuración de carro móvil independiente Cámara El AMS-7000 utiliza dos sintonizadores de pliegue en Z, una plataforma giratoria DUT y una torreta de antena de medición para mejorar la isotropicidad y la homogeneidad. Estas características permiten al sistema realizar mediciones a diferentes velocidades y niveles de precisión. TRP, TIS y rendimiento de SISO Las mediciones TRP realizadas en una cámara de reverberación se basan en un muestreo continuo de la densidad de potencia media en un entorno sobremodulado mientras el DUT transmite a su máxima potencia. La precisión con la que se puede medir la potencia media está directamente relacionada con el número de muestras independientes que se pueden tomar. La medición TIS es la inversa de TRP; la densidad de potencia en la cámara está controlada para la ruta de enlace descendente por el comprobador de comunicaciones. El DUT responde a las muestras de este entorno a medida que se desplaza a una serie de ubicaciones diferentes en el entorno modal variable. El valor TIS se obtiene entonces a partir del umbral de validez de los datos notificados tras las correcciones de la cámara .
