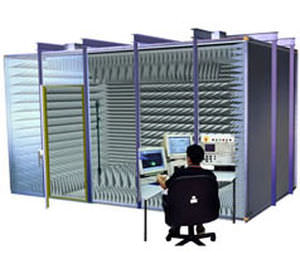

Cámara de pruebas anecoicas AMS-8100

para mediciones de antenascompacta

El sistema de medición de antenas AMS-8100 de ETS-Lindgren es una cámara de pruebas rectangular compacta diseñada para pruebas y mediciones de dispositivos inalámbricos. El AMS-8100 está diseñado para aplicaciones de prueba y medición de productos de antenas pequeñas en la gama de frecuencias de 800 MHz a 6 GHz. Las frecuencias de funcionamiento pueden ampliarse a frecuencias superiores si es necesario. El sistema está diseñado para pruebas pasivas de antenas, incluidas antenas de comunicación de baja directividad utilizadas en diversos dispositivos, como interfaces Wi-Fi y teléfonos móviles. ya están disponibles las soluciones de ensayo 5G FR1 Over-The-Air (OTA) ETS-Lindgren ofrece un paquete llave en mano que permitirá soportar pruebas 5GNR SISO no autónomas [NSA] y/o autónomas [SA] en la banda FR1. Características principales Medición eficiente en el aire (OTA) para dispositivos inalámbricos Mediciones de antenas pasivas Gama de frecuencias: 800 MHz a 6 GHz (estándar) 700 MHz a 10 GHz (opcional) Sistema modular blindado de alto rendimiento Sistema de posicionamiento multieje (MAPS) para pruebas de patrones 3D de alta resolución Longitud de trayectoria de 2,74 m Fácil calibración por el usuario Software de adquisición y análisis de datos EMQuest Cámara rectangular La AMS-8100 es una cámara rectangular totalmente revestida con absorbente anecoico y diseñada para proporcionar mediciones de campo lejano a una distancia de separación nominal de 2,74 m (9 pies). La AMS-8100 incluye una antena ETS-Lindgren 3164-08 de cuádruple rejilla y el cableado de RF correspondiente. Es posible la ampliación a frecuencias más altas añadiendo antenas opcionales. Es posible ampliar el rango de frecuencias inferiores utilizando otros sistemas y configuraciones de medición de antenas de ETS-Lindgren.
