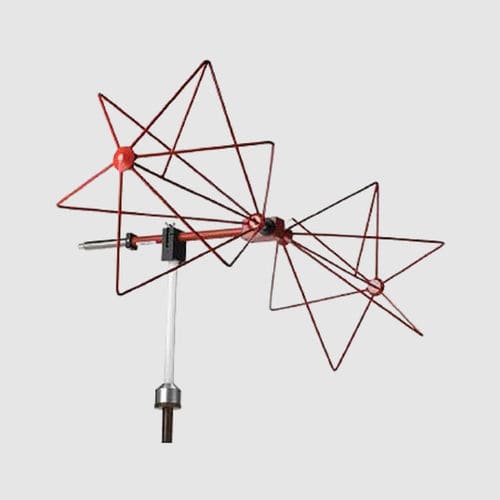

Antena de radio 3110C

bicónicade exteriorcompacta

Las antenas bicónicas modelo 3110C de ETS-Lindgren combinan varias características únicas para alcanzar altos niveles de rendimiento. El diseño del balun, la línea de alimentación y la jaula de elementos confieren al modelo 3110C curvas de respuesta casi lineales, lo que lo hace ideal para mediciones de barrido. La insensibilidad de la antena a la orientación en el plano vertical ayuda a eliminar cualquier cambio inadvertido o no registrado en la orientación como causa de un cambio en los resultados de las pruebas. Para lograr este tipo de rendimiento, el balun está diseñado utilizando un transformador de desequilibrado a equilibrado. Esto da como resultado una transformación de corriente muy uniforme. También se colocan ferritas a lo largo de las líneas de alimentación, lo que reduce la corriente de modo común que puede interferir con el diagrama de la antena en las mediciones con polarización vertical. La 3110C también es fácil de montar, y ahora cuenta con una montura de aguijón con collar cuadrado. Este collar permite alinear fácilmente la polarización cuando se utiliza un mástil ETS-Lindgren. Las aplicaciones más comunes del modelo 3110C incluyen mediciones según las especificaciones MIL-STD, ANSI C63.4, FCC-18 y pruebas de emisiones EN 55022. Características principales Tamaño compacto para uso en espacio limitado El diseño exclusivo de los elementos mejora el rendimiento Diseño de balun mejorado para una mayor eficiencia Montaje flexible Excelente simetría de RF Características del producto Diseño único del elemento Algunas antenas bicónicas presentan un bache eléctrico a 281 MHz, pero el diseño de la cruceta del elemento bicónico de ETS-Lindgren mejora el rendimiento al eliminar este problema. El travesaño bicónico conecta el elemento central con el elemento exterior, reduciendo el bache. Otra mejora son las jaulas de elementos que no se pueden apretar en exceso cuando se atornillan al balun.
