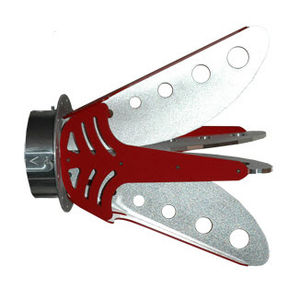

Antena de radio 3142E-PB
bicónicahíbridacompacta

antena de radio
antena de radio
antena de radio
Añadir a mis favoritos
Añadir al comparador


Características

Tipo de red
de radio
Tipo
bicónica
Otras características y opciones
compacta, híbrida
Frecuencia

Máx.: 6.000.000.000 Hz

Mín.: 30 Hz

Ganancia

Máx.: 30 dB

Mín.: 2,5 dB

Descripción

El modelo 3142E-PB BiConiLog de ETS-Lindgren es una antena híbrida que combina un diseño innovador, un tamaño compacto y un rendimiento excelente con un módulo preamplificador actualizado. Esta antena permite a los usuarios medir una gama de frecuencias de 30 MHz a 6 GHz en un solo barrido, lo que elimina la necesidad de tener que instalar varias antenas y equipos que consumen mucho tiempo. La antena y el módulo de preamplificador se calibran juntos incluyendo la sección de cable que conecta el módulo al puerto de antena. Cualquier posible desajuste entre el preamplificador y la antena se tiene en cuenta en el factor de antena. Tenga en cuenta que el 3142E-PB no está diseñado para la prueba RSE de radiadores intencionales. El modelo 3142E-PB cubre el rango completo de la antena 3142E desde 30 MHz hasta 6 GHz. Módulo de preamplificador El preamplificador conectado a la antena tiene un rango de frecuencia de 30 MHz a 6 GHz y una ganancia mínima típica de 55 dB. La planitud de la ganancia es de ± 2,5 dB y el factor de ruido es de 3 dB por encima de 200 MHz y de 5 dB típicamente por debajo de 200 MHz. La salida de potencia es de +20 dBm como mínimo en el punto de 1 dB. Las características de entrada y salida del preamplificador son un VSWR de entrada y salida de 2:1 como máximo. La temperatura de funcionamiento oscila entre -20°C y +75°C (-4°F y +167°F).

---
