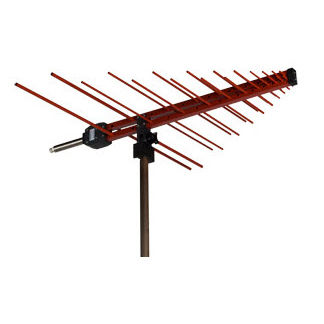

Red de antenas de radio 3148B

dipolo

La antena Log-Periodic Dipole Array (LPDA) modelo 3148B de ETS-Lindgren está diseñada específicamente para realizar mediciones CISPR 16-1 que requieren una diferencia de 20 dB en el rechazo de polarización cruzada. Esto se consigue utilizando un diseño de ingeniería y un proceso de fabricación que compensa todos los elementos en un patrón de precisión. La excelente propiedad de polarización cruzada garantiza una incertidumbre de medición mínima para las emisiones radiadas y la medición de la atenuación normalizada del emplazamiento. La construcción de precisión del ensamblaje del brazo y los elementos dan como resultado una excelente VSWR y una relación de fase óptima. La antena de tronco modelo 3148B presenta una ganancia lineal relativamente constante (medidas en campo lejano sin caídas ni baches repentinos). Se suministra con un conector de tipo N. Características principales Alta ganancia Cumple los requisitos de polarización cruzada CISPR Baja VSWR Acabado con recubrimiento de polvo Calibrado individualmente Gama de frecuencias El rango de frecuencias del modelo 3148B es de 200 MHz a 2 GHz. Esto hace que el modelo 3148B sea ideal para las pruebas CISPR 16 y otras normas basadas en ella, como CISPR 25. Alta ganancia El diseño del modelo 3148B ofrece un equilibrio entre la antena más corta y la mayor ganancia posible, con una ganancia media de 5 dB a lo largo de su frecuencia. Baja VSWR La elección del espaciado entre booms y el cambiante diámetro del elemento proporcionan una excelente impedancia de la antena. El resultado es un VSWR bajo.
