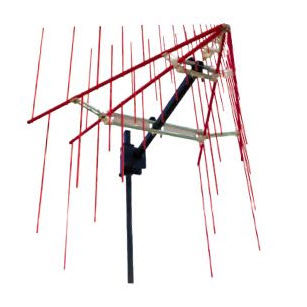

Antena de radio 3150B
dipolobicónicapara aplicaciones militares

antena de radio
antena de radio
Añadir a mis favoritos
Añadir al comparador


Características

Tipo de red
de radio
Tipo
dipolo, bicónica
Aplicaciones
para aplicaciones militares
Frecuencia

Máx.: 1.000 MHz

Mín.: 80 MHz

Descripción

El modelo 3150B Dual Stacked LPDA de ETS-Lindgren es una antena apilada doble de dipolo periódico logarítmico (LPDA), en la que cada uno de los dos LPDA es de 100 antenas. Cuando se ensamblan en paralelo, el resultado es un array de 50 de impedancia de entrada. Esta matriz proporciona una mayor ganancia en comparación con una sola LPDA. La baja VSWR proporciona una excelente adaptación con el amplificador, lo que resulta en un alto campo generado en relación con la potencia de entrada. Esta antena es adecuada para situaciones en las que es necesario generar campos elevados, como en aplicaciones militares y de EMC en automoción. Características principales VSWR media de 2:1 en toda la gama Potencia de entrada máxima de hasta 5 kW Adecuada para pruebas de inmunidad Gama de frecuencias La 3150B cubre la gama de frecuencias de 80 MHz a 1 GHz. Esta antena puede generar 200 V/m con menos de 1 kW de potencia de entrada a 1 m de distancia para la gama de 100 MHz a 1 GHz. Cuando se combina con las antenas bicónicas de alta potencia 3159 ó 3158 de ETS-Lindgrens, la 3150B se convierte en parte integrante de la solución de inmunidad de alto nivel de severidad de ETS-Lindgrens. Baja VSWR La VSWR media del modelo 3150B es de 2: 1 en toda la gama de frecuencias. Esta antena viene equipada con un conector coaxial 7/16 DIN, que puede manejar 3 kW a 1 GHz y hasta 5 kW de potencia de entrada a 80 MHz. Aplicaciones El modelo 3150B genera campos elevados, tal como se requiere en aplicaciones de EMC de automoción según normas como ISO 11541-2 o pruebas de susceptibilidad MIL-STD. Además, esta antena puede utilizarse como antena receptora. Especificaciones físicas Anchura 209,0 cm (82,3 pulgadas) Profundidad 150,4 cm (59,2 in) Altura 203,2 cm (80,0 in) Peso 10,6 kg (23,4 lb)

---
