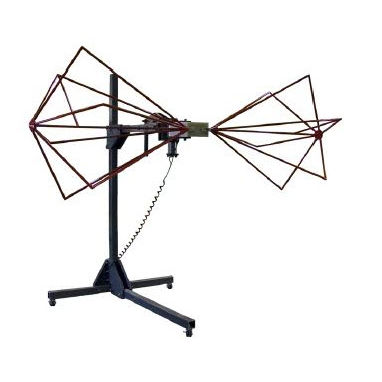

La Antena Bicónica Modelo 3158 de ETS-Lindgren es una bicónica de alta potencia diseñada para inmunidad de alto nivel. La antena puede generar 100 V/m sobre un suelo cubierto de ferrita a 2 m de distancia según la norma ISO 11451-2. La 3158 es una versión robusta del exitoso diseño 3109. La 3158 tiene elementos más grandes que reducen la VSWR a bajas frecuencias. La construcción robusta aumenta la potencia de manejo a 5 kW. Es una gran antena para generar campos más altos en la banda de frecuencias de 20 MHz a 120 MHz.
Características principales
Potencia de hasta 5 kW
Fabricación robusta con elementos recubiertos de polvo
Elementos desmontables para transporte y almacenamiento
conector DIN 7/16 estándar
Especificaciones físicas
Longitud: 1,14 m (3,74 pies)
Anchura: 3,0 m (9,84 pies)
Altura: 1,14 m (3,74 pies)
Especificaciones eléctricas
Conectores: 7/16 DIN (f)
Impedancia (nominal) 50
Potencia continua máxima: 5 kW
Potencia de pico: 7 kW
VSWR: 5:1 máximo; 2:1 en la mayor parte del rango
Tipo de patrón: Omnidireccional
Polarización: Lineal
---
