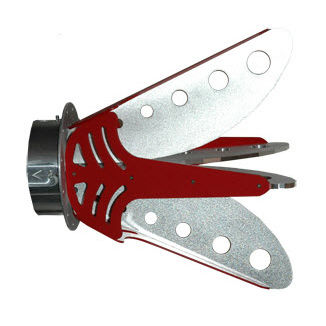

Antena de radio 3164-06

de bocinacompactade guía de ondas de cresta

El modelo 3164-06 de ETS-Lindgren de antena de bocina de cuatro rejillas de límite abierto es similar a dos antenas de guía de ondas de doble rejilla ortogonales entre sí. El tamaño sorprendentemente compacto de las antenas ofrece un patrón y una ganancia mejorados en comparación con las bocinas de rejilla cuádruple cerradas de dimensiones similares. La 3164-06 tiene un ancho de banda excepcional, con una banda de frecuencias operativa para un rendimiento óptimo de 300 MHz a 6 GHz. Dos alimentaciones de entrada colocadas ortogonalmente permiten a esta antena generar medidas tanto con polarización lineal como circular en toda la banda de frecuencias, sin necesidad de polarización manual. Características principales Polarización lineal o circular (con híbrido) Diseño compacto Ganancia plana para los 2/3 superiores del rango Especificaciones físicas Longitud: 51,4 cm (20,24 pulgadas) Anchura: 50 cm (19,69 pulgadas) Altura: 50 cm (19.69 in) Peso: 9,3 kg (20,50 lb) Especificaciones eléctricas Conectores: SMA hembra (2) Aislamiento de polarización cruzada: >25 dB Impedancia (Nominal) 50 Potencia continua máxima: 50 W Tipo de patrón: Direccional Polarización: Dual Lineal Opciones del producto Cajas a medida
