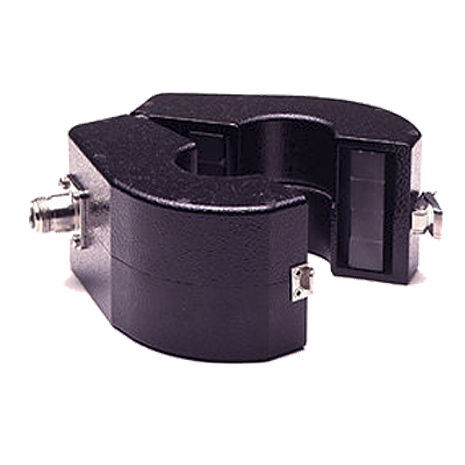

Sonda de prueba 91550-1

de tensiónde corrientede frecuencia

Las sondas de corriente modelo 91550-1 y 91550-1L de ETS-Lindgren son sondas sniffer de rango de frecuencia extremadamente amplio que cubren de 20 Hz a 100 MHz. Ambas series de sondas de corriente tienen una calibración disponible hasta 20 Hz, lo que las convierte en equipos de prueba ideales para métodos de prueba como MIL-STD-462 CEO1 y RSO1. En particular, los nuevos límites CEO1, que dependen de los requisitos de corriente/tensión del EUT, son más estrictos que los antiguos requisitos CEO1 de límite fijo. Junto con el uso generalizado de analizadores de espectro de microondas (como el HP8566) con sensibilidad degradada por debajo de 100 Hz, la sensibilidad a bajas frecuencias de audio es muy importante. El uso de las sondas de corriente 91197-1 con el HP8566B permite realizar mediciones de corriente por debajo de 80 dBA a 20 Hz. Esto supone más de 6 dB por debajo de MIL-STD-461 y los límites de emisiones conducidas relacionados, incluidos los límites de modo común en submarinos. Los modelos 91550-1 y 91550-1L tienen una ventana de 3,18 cm (1,25 pulg.), lo que los hace adecuados para mediciones en la mayoría de los cables de alimentación (el cable AWG 4/0, bueno para varios cientos de amperios, tiene un diámetro de 12,7 mm (0,5 pulg.), sin incluir el aislamiento). La corriente de saturación de la sonda es compatible con la capacidad de transporte de corriente de los cables colocados en su ventana. En los casos en los que la ventana no es lo suficientemente grande, nuestra sonda 93686-1 tiene una sensibilidad similar con una ventana de 6,65 cm (2,62 pulg.). Características principales Para pruebas de normas y aplicaciones previas a la conformidad Mide la corriente de RF sin conexión directa Especificaciones físicas Diámetro exterior: 8,26 cm (3,25 in) Peso: 0,6 kg (1,32 lb) Anchura: 7,29 cm (2,87 in) Diámetro de la ventana: 3,18 cm (1,25 in) Especificaciones eléctricas Frecuencia mínima 10 kHz Frecuencia máxima: 100 MHz Impedancia de carga 50 +/- j0
