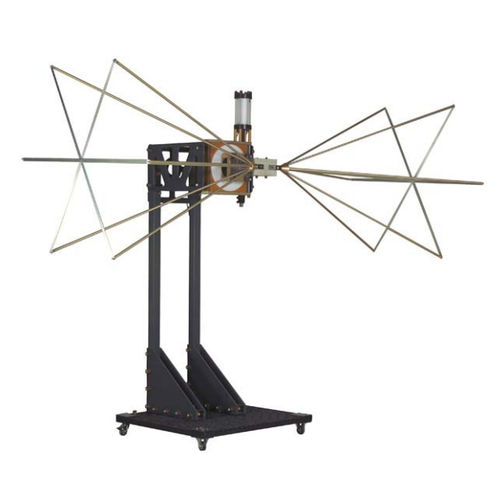

Antena de banda ancha 3159C
de radiobicónicadipolo

antena de banda ancha
antena de banda ancha
Añadir a mis favoritos
Añadir al comparador


Características

Tipo de red
de radio, de banda ancha
Tipo
dipolo, bicónica
Frecuencia

Máx.: 100 MHz

Mín.: 30 MHz

Descripción

la antena bicónica modelo 3159C de ETS-Lindgren es una antena bicónica de banda ancha y polarización lineal. La antena bicónica 3159 presenta un amplio ancho de haz y está especialmente diseñada para soportar potencias de entrada de hasta 10 kW y generar campos eléctricos de alta intensidad en una amplia zona uniforme. A diferencia de las antenas dipolo logarítmicas periódicas con carga capacitiva que se utilizan normalmente en esta gama de frecuencias, la distancia entre el centro de fase y la fuente es la misma para las frecuencias bajas y altas. Esto asegura una alta intensidad de campo a frecuencias tan bajas como 30 MHz. El diseño del modelo 3159 aprovecha la característica de gran anchura de haz de una antena bicónica, y su diseño optimizado proporciona una baja VSWR y una alta eficacia de radiación. Existe un pedestal con ruedas opcional que permite ajustar la polarización horizontal y vertical de la antena, la altura y el ángulo de inclinación. Para cambiar la polarización se utiliza un cilindro neumático que puede controlarse a distancia mediante un controlador opcional. Características principales Elementos bicónicos (2 cada uno) Balun de alta potencia que admite una potencia de entrada de RF de hasta 15 kW Ángulo de inclinación y polarización fácilmente ajustables (pedestal opcional) Montado sobre una base con ruedas para facilitar su movilidad (pedestal opcional) Especificaciones físicas Dimensión del pedestal personalizado Altura (gama alta): 2 m (6,56 pies) Altura del pedestal personalizado (gama baja): 1,6 m (5,25 pies) Longitud del pedestal personalizado: 120 cm (47,24 pulg.) Anchura del pedestal personalizado: 120 cm (47,24 pulgadas)

---

Catálogos

No hay ningún catálogo disponible para este producto.
