Cámara de pruebas anecoicas AMS-88 series

para mediciones de antenasde gran capacidad

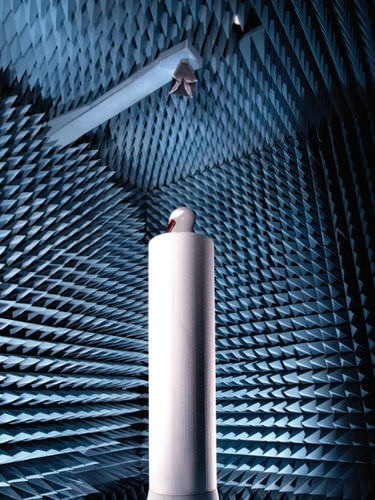

El sistema de medición de antenas de la serie AMS-8800 de ETS-Lindgren es un sistema de prueba de medición de antenas basado en brazo theta. Este sistema es ideal para la medición automatizada del rendimiento de antenas de dispositivos inalámbricos y dispositivos con funciones inalámbricas integradas. El AMS-8800 incluye un sistema de posicionamiento de eje distribuido que consiste en un rotador acimutal para girar el AUT alrededor del eje phi y un posicionador de brazo theta separado para elevar la antena de medición alrededor del AUT. El conjunto de exploración utiliza una antena de bocina cuádruple polarizada dual montada en el brazo de exploración theta. El brazo se mueve en arco sobre una columna de espuma de bajo dieléctrico que soporta el AUT. Todo el mecanismo de barrido está alojado dentro de una cámara anecoica revestida que proporciona aislamiento de RF y un entorno casi de espacio libre. El software de medición de antenas EMQuest EMQ-100 de ETS-Lindgren proporciona automatización de pruebas, posprocesamiento y salida de datos tabulares/gráficos. ya están disponibles las soluciones de prueba 5G FR1 Over-The-Air (OTA) ETS-Lindgren ofrece un paquete llave en mano que permitirá soportar pruebas 5GNR SISO no autónomas [NSA] y/o autónomas [SA] en la banda FR1. Características principales Pruebas OTA (Over-The-Air) eficientes para dispositivos inalámbricos Sistema de escaneo esférico de brazo Theta Gama de frecuencias de 400 MHz a 10 GHz Sistemas llave en mano disponibles para pruebas SISO Fácil calibración por el usuario Soporte de silla opcional Antena de medición de doble polarización Brazo Theta El sistema de escaneo con brazo giratorio theta proporciona un método de prueba rápido, cómodo y preciso para dispositivos inalámbricos. Es una buena opción para AUT más grandes y pesados, especialmente aquellos que pueden depender de la gravedad. Antena de medición
