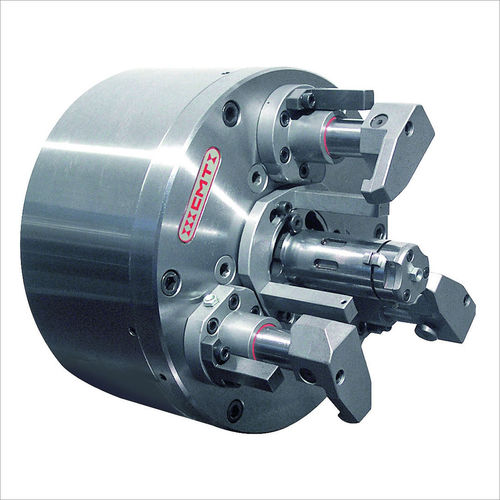

Sistema de apriete mecánico

de piezas para procesarautomáticode centraje

Sistema especial de centrado y sujeción de estribos para tornos-fresadoras-rectificadoras CNC apto para carga automática Centrado de sujeción en agujero y estribo Sistema de detección de piezas PEL Expansor de largo recorrido 7 mm sobre diámetro Precisión de repetibilidad inferior a 0,005 mm Centrado de cambio rápido Estribos de cambio rápido Sistema accionado por doble cilindro Alta velocidad de rotación Descripción del mandril El sistema se completa con 2 mecanismos independientes. El primero mueve el expansor central que tiene una carrera de mm7 de diámetro, centrando la pieza desde el interior. El segundo está vinculado a una placa móvil que acciona 3 ejes giratorios y agitadores. Éstos sujetan la pieza garantizando su rigidez durante el mecanizado. Ambos sistemas están accionados por un cilindro doble. Existe un sistema de detección PEL que comprueba el correcto posicionamiento de la pieza por parte del robot. El cambio de tipo de pieza es muy rápido gracias a los sistemas de acoplamiento rápido de los distintos componentes.
