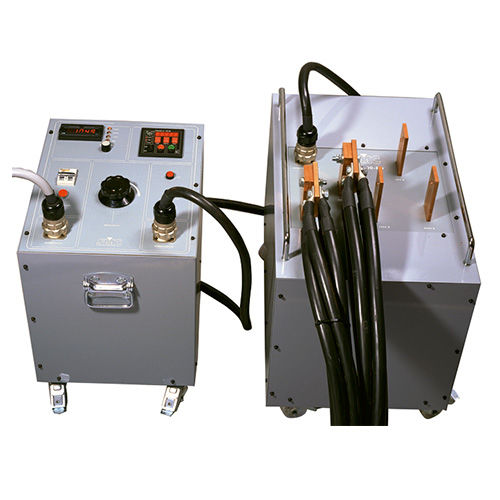

Aparato de pruebas de corriente LET-2000-RD

manualde disyuntoresde transformadores

Equipo para pruebas de sobre intensidad hasta 10 kA CA El LET-2000-RD está diseñado para realizar la mayoría de los ensayos requeridos durante la puesta en marcha de subestaciones. Permite realizar con suficiente potencia la comprobación de los circuitos de protección, mando y control en su totalidad. El sistema de regulación está basado en autotransformador (Variac) que suministra la potencia a un transformador de salida encargado de entregar la alta corriente deseada al sistema bajo prueba además de aislarlo frente a la tensión de alimentación. Un cronómetro y un amperímetro incorporados son los encargados de registrar la corriente de disparo del relé o interruptor así como el tiempo de disparo. CARACTERÍSTICAS Salida de Corriente de servicio permanente hasta 2000A, 4KVA en 4 Rangos. Presentado en dos unidades. Amperímetro incorporado, precisión 0.5%. Cronómetro incorporado, resolución 1 ms. Protegido de sobrecargas térmicas y cortocircuito. APLICACIONES Ensayo de relés desde primario. En general, ensayos desde primario incluyendo transformador de intensidad, cables, relé de protección e interruptor.
