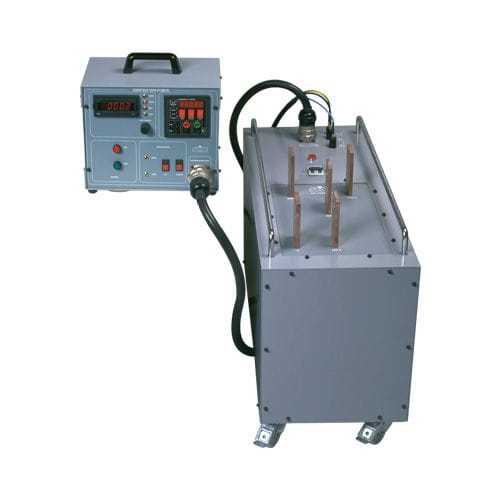

Aparato de pruebas de corriente LET-4000-RDM

motorizadode disyuntoresde transformadores

Equipo para pruebas de sobre intensidad hasta 20 kA CA con regulación motorizada El LET-4000-RDM está diseñado para realizar la mayoría de los ensayos requeridos durante la puesta en marcha de subestaciones. Permite realizar con suficiente potencia la comprobación de los circuitos de protección, mando y control en su totalidad. Descripción del Producto El sistema de regulación está basado en Variac motorizado que suministra la potencia a un transformador de salida encargado de entregar la alta corriente deseada al sistema bajo prueba además de aislarlo frente a la tensión de alimentación. Un cronómetro y un amperímetro incorporados son los encargados de registrar la corriente de disparo del relé o interruptor así como el tiempo de disparo. CARACTERÍSTICAS Salida de Corriente de servicio perma-nente hasta 4000A, 8 KVA en 4 Rangos. Presentado en dos unidades (control y potencia). Amperímetro incorporado, precisión 0.5%. Cronómetro incorporado, resolución 1 ms. Protegido de sobrecargas térmicas y cortocircuito. Variac motorizado. APLICACIONES Ensayo de relés desde primario. En general, ensayos desde primario incluyendo transformador de intensidad, cables, relé de protección e interruptor.
