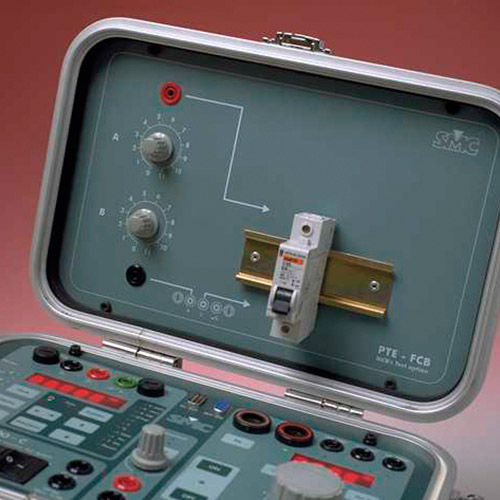

Equipo de prueba de corriente PTE-FCB

manualde disyuntores

Opción de pruebas para MCBs, adaptador de tensión de la entrada Monitor Pruebas de magnético térmico hasta 250A en campo, Panel de prueba con Rail DIN montado en la tapa, para probar interruptores de un solo contacto. Tambien disponible en caja aparte (PTE-FCD) El PTE-FCB / PTE-FCD se puede utilizar para reducir eficazmente la sensibilidad de la entrada monitor. La entrada de monitor detecta la operación de los relés y detiene (o arranca) el cronómetro cuando se prueba con el PTE-100-C, PTE-50-CE, PTE-50-CET, y LETs. Nuestro cronómetro puede ser programado para detenerse cuando aparece una cantidad significativa de voltaje a través de entradas de Monitor. Este es el método preferido para medir el tiempo de disparo en un MCB (interruptor magnetotérmico) de un solo polo; Se inyecta la corriente de disparo a través del MCB y, cuando dispara, la tensión aplicada aparece a través de sus polos. El PTE-FCD es necesario en este caso porque hay también una caída de tensión a través del MCB cerrado, y puede ser tan significativa como para activar la entrada de monitor y que detenga de forma intempestiva el cronómetro antes de que el MCB se ha disparado, haciendo así imposible la prueba. Con el PTE-FCD se puede atenuar esta tensión de “no disparo” hasta que ya no es detectada por el monitor, sin afectar a la detección de la tensión de disparo. El PTE-FCD es una parte integral del accesorio PTE-FCB que se instala en la cubierta del PTE-100-C. Sin embargo, su funcionalidad es útil también para otros clientes que necesitan probar MCBs de un solo polo o dispositivos de disparo similares con equipo de prueba distintos del PTE-100-C (p.e. LETs).
