Aparato de pruebas de corriente TriRaptor

de calibraciónmanualde relés de protección

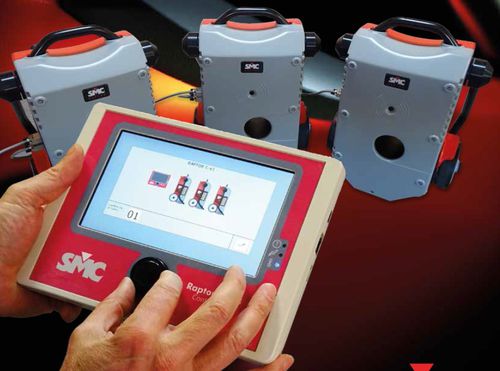

El TriRaptor es el único sistema realmente portátil del mercado para pruebas con corriente trifásica estabilizada por encima de 3000A. Ha sido diseñado sobre los mismos principios de ergonomía y rendimiento que han hecho popular al sistema Raptor gracias a su sencillo manejo y por poder ser transportado y puesto en funcionamiento por una sola persona. El TriRaptor combina tres unidades maestras Raptor y una consola especial de control trifásico para ofrecer inyección trifásica de alta corriente estabilizada con fases a 120º en triángulo o en estrella en trabajos de puesta a punto de subestaciones de media y alta tensión y en pruebas trifásicas de equipos de protección. El TriRaptor se alimenta desde una sola toma monofásica que suministre la potencia necesaria para cada prueba. Los tres conductores de inyección se hacen pasar por el canal inductivo de cada unidad Raptor y se conectan a ambos extremos del elemento (barras, bus, polos de interruptor) sobre el que se desea inyectar, ya sea en conexión triángulo o en estrella con un común en uno de los lados. Después, basta con seleccionar el valor de corriente requerido y presionar el botón de inicio. En pruebas cronometradas, se puede medir el tiempo transcurrido hasta un disparo y/o establecer una duración máxima para la inyección, con 1 milisegundo de resolución. Los resultados y las medidas externas realizadas por el sistema durante la prueba pueden salvaguardarse en la memoria permanente de la consola de control, para revisarse y descargar posteriormente a un ordenador con Windows. CARACTERÍSTICAS Elementos portátiles de 35 kg de peso con ruedas y asa plegable. Salida de corriente estabilizada
