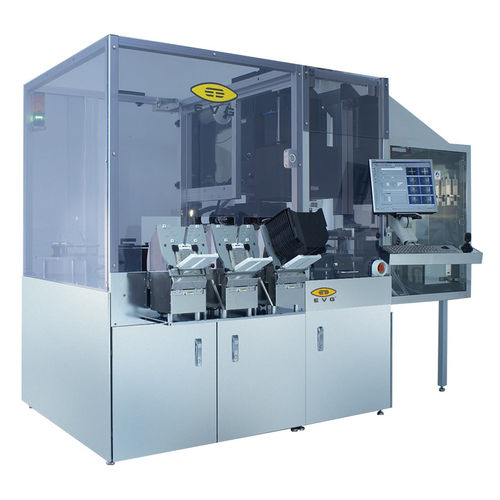

Sistema de fotolitografía UV-NIL IQ Aligner®

El sistema IQ Aligner UV-NIL permite procesos de micromoldeo y nanoimpresión con sellos y obleas de 150 mm a 300 mm de diámetro y es muy adecuado para la fabricación altamente paralela de microlentes poliméricos. Partiendo de sellos de trabajo blandos replicados a partir de sellos maestros de tamaño oblea, el sistema ofrece procesos de moldeo de microlentes híbridos y monolíticos que pueden adaptarse fácilmente a diversas combinaciones de materiales para sellos de trabajo y materiales de microlentes. Además, EV Group ofrece un proceso de moldeo de microlentes cualificado, que incluye todos los conocimientos sobre materiales relevantes. La fuerza de contacto uniforme para la impresión de gran área de alto rendimiento es proporcionada por el diseño de portabrocas patentado de EV Group. Las configuraciones incluyen mecanismos de liberación para sellos de sustratos impresos. Características Para aplicaciones de micromoldeo de elementos ópticos Para aplicaciones de nanoimpresión de campo completo Tres husillos en Z controlados independientemente para una compensación de cuña superior entre el sello y el sustrato Tres husillos en Z controlados de forma independiente para el control de la variación total del espesor (TTV) de la resistencia de impresión Procesos UV-NIL blandos que utilizan sellos de trabajo blandos Función de desgrabado totalmente automatizada patentada por EVG Resistir la integración de la estación de dispensación Alineación de adhesión y capacidad de adhesión UV Datos técnicos Diámetro de la oblea (tamaño del sustrato) 150 hasta 300 mm Resolución ≤ 50 nm (resolución dependiente del modelo y del proceso) Proceso soportado UV-NIL suave, moldeado de lentes
