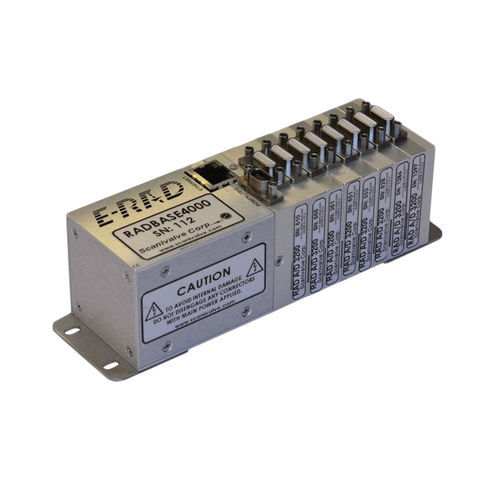

Sistema de medición de presión E-RAD4000

para calibraciónpara sistema bus Ethernetcompacto

La salida de la RADBASE son unidades de ingeniería a través de un cable Ethernet CAT5 estándar de pequeño diámetro. La RADBASE tiene los datos de calibración del sensor de presión almacenados en la memoria y convierte los datos digitales en unidades de ingeniería compensadas por temperatura. Los datos se envían entonces a través de Ethernet TCP/IP 100 baseT a un ordenador central. Aplicaciones Normalmente, la RADBASE se ubicaría en el interior de un modelo de túnel de viento o en otro lugar con espacio limitado, muy cerca de los escáneres de presión ZOC. Para modelos pequeños con pocos requisitos de canales de presión, la RADBASE puede tener un tamaño mínimo para encajar en el modelo. Para sistemas grandes, el sistema E-RAD puede ampliarse con módulos A/D modulares o múltiples RADBASES para un sistema de hasta 2048 canales de presión. Una característica del Sistema es que cada A/D y cada escáner de presión ZOC tiene un chip de identificación instalado. Durante el encendido o bajo demanda, el RAD puede leer la información del chip de identificación de la ZOC: modelo, rango de presión, número de serie, número de canales, fecha de fabricación y fecha de calibración. Características - Tecnología DSP - Rendimiento de 625 Hz/canal/segundo - Diseño modular: 1-8 secciones A/D por RADBASE - Base compacta: 1.75 x 1,75 x 2,68 pulgadas (44,45 x 44,45 x 68,07 mm) - Salida de unidad de ingeniería - Soporta hasta 2048 canales de medida - Protocolo Ethernet TCP/lP y UDP, "Network Ready" (preparado para red) Descripción general La tecnología DSP de última generación es el corazón de nuestro nuevo Sistema de medición de presión E-RAD4000. Situado dentro del RADBASE es un dispositivo programable, (Digital Signal Processor, DSP) capaz de funciones matemáticas extremadamente rápidas que operan en el flujo de datos en tiempo real. Todas las mediciones se convierten en unidades de ingeniería.
