Sistema de visualización de flujo PROCAP

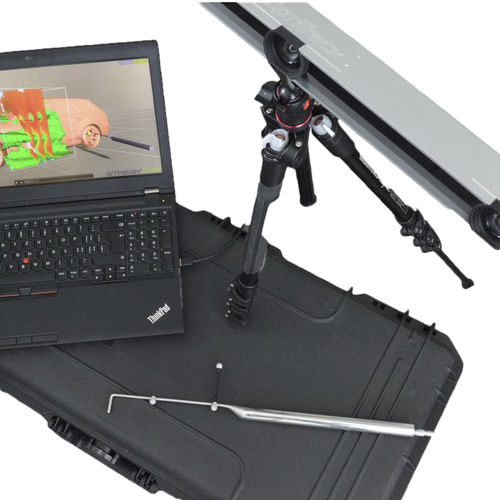

ProCap Compact es un innovador enfoque digital que combina la sencillez y rapidez de una sonda de humos con la calidad de un escáner de medición 3D una sonda de humo con la calidad de un escáner de medición 3D. La visualización en tiempo real de un vector de velocidad 3D y su interpolación a un campo de flujo completo proporciona una comprensión instantánea de la calidad de las mediciones aerodinámicas. Escanee y pinte el flujo Un operador puede guiar una sonda en la región de flujo de interés. La posición instantánea de la sonda se rastrea con precisión mediante un sistema de cámara, los datos medidos se interpolan y el campo de flujo se visualiza instantáneamente para el usuario. Se trata esencialmente de un enfoque intuitivo de escaneo y pintura del flujo en tiempo real. Enfoque digital ProCap Compact fusiona los flujos de datos procedentes del seguimiento de la posición y de las mediciones del campo de flujo, reduce los datos, interpola y predice el campo de flujo para una validación integrada. VENTAJAS DE PROCAP COMPACT ▪ Proporciona datos de flujo en 3D en tiempo real ▪ Sistema transportable y fácil de instalar ▪ Mediciones de flujo local flexibles y rápidas y visualización en objetos complejos ▪ Conduce al usuario hacia el área de interés y mejora de forma natural la calidad de las campañas de medición ▪ Ahorra el costoso y valioso tiempo de medición de la ranura de su túnel de viento ▪ Conjuntos de datos de flujo totalmente en 3D compatibles con postprocesadores CFD para su validación ▪ Importación de geometría CAD PAQUETE DEL SISTEMA ▪ Sonda digital calibrada de 5 o 7 orificios con marcadores ▪ Cámara de seguimiento y software ▪ Software ProCap Compact preinstalado con ordenador portátil ▪ Paquete de servicio y asistencia técnica
