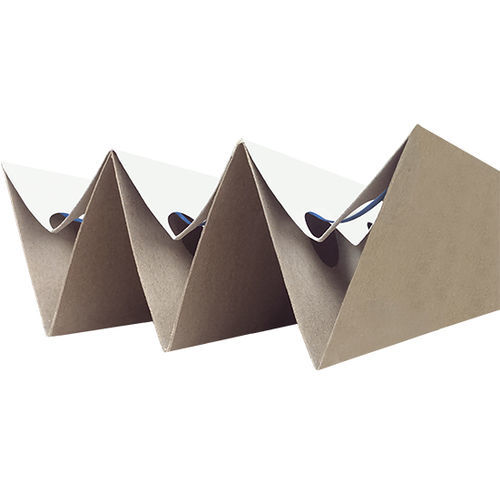

Los filtros Andreae se componen de dos Cartones cruzados, sólido que piezas se pegan entre sí en las curvas. Las aberturas en la parte frontal se encuentran emplazadas de forma asimétrica en contra de las aberturas en la pared trasera.
Cuando el aire pasa a través del filtro, el flujo de aire se cambia en todos los ejes.
En la pared posterior, creado por curvas más profundas en los bolsillos en forma de V se crean que captura separa partículas líquidas.
Principios:
El flujo de aire saturado con partículas de líquido, por ejemplo pinturas, se acelera en el flujo a través del filtro y se multiplican su dirección cambios. Las partículas más pesadas que el aire son separados de esta corriente por la inercia. El aire escapa a través de las aberturas de salida del filtro, mientras que las partículas de pintura están capturando acumulado en las cámaras.
Ventejas
Acumulación de pintura fuera del flujo de aire ralentiza el Incremento de la diferencia en las presiones y velocidad del aire. Vida útil de los filtros Andreae es 3-5 veces mayor que la de lana, filtros planos.
Los filtros muestran una alta estabilidad en la corriente de aire. La pared frontal en forma de V Evita que el reflejo de exceso de pulverización. El empleado permanece en un ambiente limpio y la corriente de aire alrededor de los objetos pulverizados es estable.
La estructura plegada de los filtros es muy fuerte, resiste aspiración de ventilación y no se derrumba, incluso cuando es relativamente completa.
Los filtros con intercambio fácil y rápido. Reducen los costos de operación para el mantenimiento de las cabinas de pintura.
