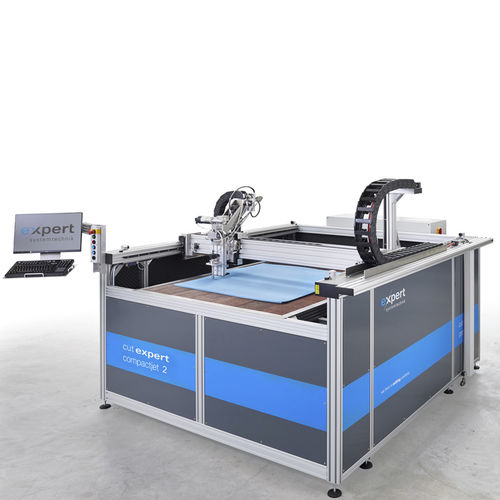

Máquina de corte con chorro de agua sin adición de abrasivo cut expert compactjet 2para material plásticopara fieltropara fibra de carbono
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- con chorro de agua sin adición de abrasivo
- Material tratado
- para material plástico, para fieltro, para fibra de carbono
- Producto tratado
- para panel de espuma plástica, para embalajes, para bloques de espuma flexible de poliuretano, para moqueta, para juntas de estanqueidad, para correas, para toldo, bolsas de plástico
- Sistema de control
- CNC
- Aplicaciones
- para aplicaciones industriales, para la industria del automóvil, para aplicaciones aeronáuticas, industria de la transformación, para la construcción naval, para la industria del plástico, para tapicería, para ortopedia
- Estructura
- tipo puente, monocabezal, 2D, 3 ejes
- Otras características
- modulable, CE, de alta velocidad, de precisión, de alta eficacia, para juntas de carpintería, programable, de efecto térmico reducido, completamente cerrada, de alta productividad, 45°, para piezas pequeñas, para textiles técnicos, de corte fino, para diámetros pequeños
- Carrera X
Mín.: 1.000 mm
(39,37 in)Máx.: 6.000 mm
(236,22 in)- Carrera Y
Mín.: 1.000 mm
(39,37 in)Máx.: 3.000 mm
(118,11 in)- Carrera Z
Mín.: 50 mm
(2 in)Máx.: 250 mm
(10 in)- Altura máxima corte
Mín.: 50 mm
(2 in)Máx.: 250 mm
(9,8 in)- Velocidad de corte
1,167 m/s
(3,829 ft/s)- Aceleración
Mín.: 1 m/s²
(3 ft/s²)Máx.: 5 m/s²
(16 ft/s²)- Presiones de servicio
Mín.: 3.800 bar
(55.114,34 psi)Máx.: 4.000 bar
(58.015,1 psi)
Descripción
cut expert compactjet - Sistema de corte CAM multifuncional con tecnología de chorro de agua puro para el corte 2D
Características del producto:
- Campo de aplicación: corte de espumas, plásticos, textiles técnicos y otros materiales flat, flexibles y no metálicos
- Área de corte en varios tamaños: S y M con posibilidad de tamaños personalizados si es necesario
- 1 mesa de corte
- 1 puente de corte y 1 cabezal de corte
- Corta una o varias capas
Puntos fuertes, valor añadido
- Adecuada para flat de láminas de material y productos laminados
- Tiempos de corte cortos gracias a una alta velocidad de corte de hasta 70 m/min
- Alta precisión de corte
- Tecnología de chorro de agua respetuosa con el medio ambiente
- Consumo de agua extremadamente bajo de aproximadamente 0,2 l/min
- Sin influencia de la geometría para agujeros, contornos, etc.
- Insonorización gracias al cerramiento completo de la zona de corte
- Fácil de limpiar
- Fácilmente ampliable para hacer frente a mayores necesidades de capacidad gracias al diseño modular
Detalles técnicos
Cortadora:
- Servoaccionamientos altamente dinámicos para una velocidad de corte de hasta 70 m/min
- Aceleración de hasta 5 m/s²
- Repetibilidad +/- 0,2 mm
- Herramienta de corte: boquilla de chorro de agua con un diámetro de 0,08 a 0,25 mm
- 1 puente de corte con 1 cabezal de corte
ampliable según las necesidades
- 1 mesa de corte, fácil acceso al centro de la mesa
- Mesa de corte revestida con una estructura de acero en forma de panal con protección integrada contra las salpicaduras
- Bandeja de recogida de agua de acero inoxidable con desagüe
- Recinto insonorizado de la zona de corte
- Bastidor de la máquina construido con un sistema de perfiles de aluminio inoxidable
- Cumple con la normativa CE
Hardware:
- expert-PC con la última versión de Microsoft Windows
Software:
- Licencia para 1 cortadora
- Software de control NC basado en PC
---
