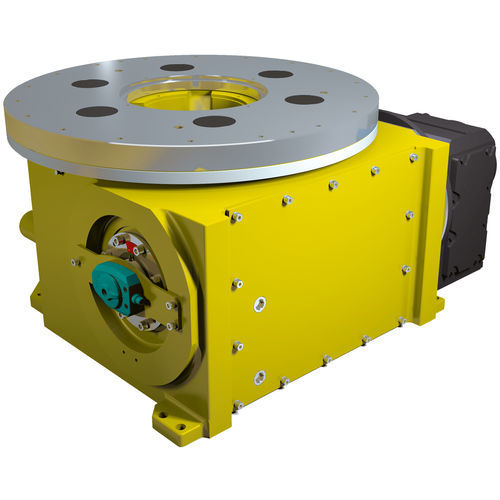

Mesa rotativa accionada por motor EDX series

horizontalde soldadurapivotante

Las mesas giratorias y los accionamientos de muñón de la serie EDX de EXPERT-TÜNKERS son indexadores de precisión con paso fijo y par máximo. Se utilizan para ciclos dinámicos de cargas de hasta 20 toneladas. El accionamiento se realiza mediante un motor trifásico con engranaje de bajo consumo. Una característica de los platos divisores de la serie EDX es el hecho de que el plato divisor es accionado continuamente por dos seguidores de leva. Además, este engranaje doble de los pasadores de rodillo garantiza un bloqueo prácticamente sin holgura del plato giratorio en la posición de funcionamiento. Alternativamente, esto puede conseguirse ampliando la posición cero. Las posiciones de indexación del plato giratorio se definen en el perfil de movimiento especificado en la leva de indexación. Las particiones más comunes son 2-stop = 180°, 3-stop = 120° y 4-stop = 90°. Se pueden solicitar soluciones individuales. Las aplicaciones típicas de las mesas giratorias EXPERT-TÜNKERS son, por ejemplo, el cambio de piezas de trabajo en sistemas de soldadura de carrocerías, la inserción y extracción de portapiezas o como mesa giratoria para secuencias de trabajo cronometradas en la producción en serie. Las mesas giratorias de la serie EDX no sólo son adecuadas para el uso convencional como mesas giratorias, sino también como unidades de accionamiento de muñón con un eje de rotación horizontal. Estos sistemas de muñón pueden proporcionar varias herramientas para líneas de producción flexibles. Las mesas giratorias de la serie EDX no sólo son adecuadas para su uso convencional como mesas giratorias, sino también como unidades de accionamiento de muñones con un eje de rotación horizontal. Estos sistemas de muñones pueden proporcionar varios utillajes para líneas de producción flexibles.
