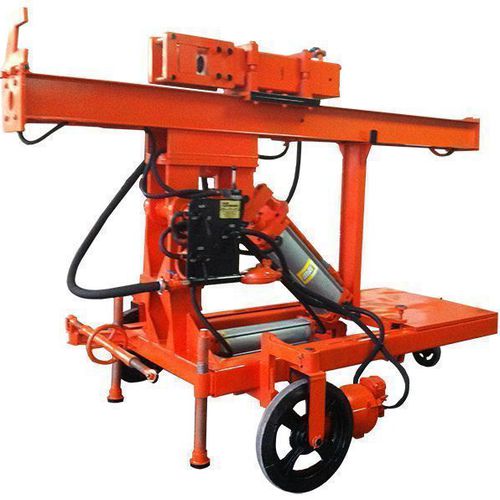

Martinete neumática F.HKCC245 M1

para barreras de seguridad

La máquina hincapilotes FABU se utiliza para "hincar" pilotes en el suelo a lo largo de las autopistas. Instrucciones de uso Desplazar la máquina hincapilotes al lugar donde se va a realizar el trabajo Limpiar la manguera que une el compresor y la máquina hincapilotes soplando aire a través de ella. A continuación, montarla en el engrasador. Levantar la máquina mediante dos gatos de tornillo. Retirar los pernos situados encima de las ruedas delanteras 900 para que la máquina pueda moverse hacia los lados en lugar de hacia delante y hacia atrás. Asegure la nueva posición de las ruedas volviendo a colocar los pasadores. Vuelva a colocar la carrocería sobre las ruedas girando los gatos de husillo hacia la izquierda. Levante la pluma girando la válvula "BOOM LIFT" a la posición "UP". (Figura 1) Si es necesario, nivele la pluma mediante gatos de tornillo. Utilice el nivel de agua montado en el bastidor de la pluma para comprobar si está nivelada. Alinee el eje del martillo y el punto de operación moviendo el martillo hacia adelante y hacia atrás. Gire la "VÁLVULA DE ELEVACIÓN DEL CUERPO" a "ATRÁS" para moverlo hacia atrás. Gire la válvula a "FORWARD" (adelante) para moverla hacia adelante. (Figura 2) 1. Levante el martillo girando la válvula "HAMMER LIFT" a la posición "UP". (Figura 3) 2. Coloque un pilote en la toma situada en la parte inferior de la pluma. Baje el martillo girando la válvula "HAMMER LIFT" a la posición "DOWN". Asegúrese de que la cabeza del martillo toca cada esquina del pilote. Gire la válvula "HAMMER LIFT" a la posición "0". (Figura 4) Ajustar la profundidad a la que se va a hincar el pilote mediante la varilla de medición. El martillo se detendrá automáticamente cuando el pilote haya alcanzado la profundidad fijada. Empezar a hincar el pilote girando la válvula '"HAMMER" a la posición "I". Cuando el pilote haya alcanzado una profundidad de 30 cm, gire la válvula a la posición "II". (Figura 5)
