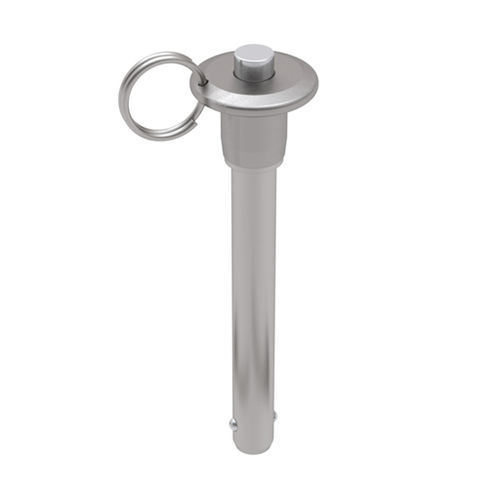

Pasador de liberación rápida con botón BCCS series

con anillo de elevación

Estos pasadores de cierre rápido con bloqueo positivo tienen una amplia gama de aplicaciones de fijación, localización y alineación. Los pasadores no se liberan hasta que se pulsa el botón del mango. Una vez pulsado el botón, las bolas se retraen en el vástago, lo que permite insertar o extraer el pasador dentro o fuera de un orificio. Los vástagos están fabricados en acero inoxidable de la serie 300. Los mangos y los botones de accionamiento son de acero inoxidable 303. Los pasadores se suministran con un anillo partido de acero inoxidable para fijar un conjunto de cables. Hay disponibles pasadores con otras longitudes de empuñadura como pedidos especiales. Diámetro nominal 1/4 pulg. Diámetro Eje - Max: .2485 in. Diámetro del eje - Mín: 0,2470 pulg. Longitud de la empuñadura: 0,50 pulg. Diámetro de las bolas: 0,289 pulg. Longitud hasta la parte superior de las bolas: 0,290 pulg. Longitud de la cabeza: 92 pulg. Anchura del hombro: 0,47 pulg. Longitud de la cabeza por debajo del borde: 63 pulg. Diámetro del botón: 0,23 pulg. Anchura total: 0,81 pulg
