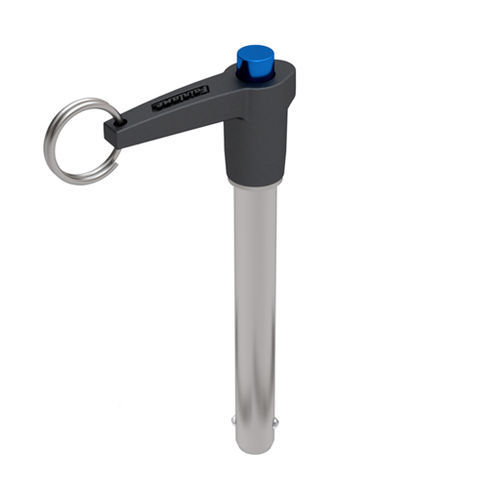

Pasador de liberación rápida con botón LACH series

en forma de Lcon anillo de elevación

Estos pasadores de cierre rápido con bloqueo positivo tienen una amplia gama de aplicaciones de fijación, localización y alineación. Los pasadores no se liberan hasta que se pulsa el botón del mango. Una vez pulsado el botón, las bolas se retraen en el vástago, lo que permite insertar o extraer el pasador dentro o fuera de un orificio. Los mangos están fabricados en acero inoxidable 17-4. Los mangos son de aluminio fundido 380 y anodizado en negro. Los pasadores se suministran con un anillo partido de acero inoxidable para fijar un conjunto de cables. Los pasadores en otras longitudes de agarre están disponibles como pedidos especiales. Diámetro nominal 3/16 pulg. Diámetro eje - Máx: 0,1885 pulg. Diámetro eje - Mín: 0.1870 pulg. Longitud de la empuñadura: 0,50 pulg. Anchura de las bolas 0.220 pulg. Longitud hasta la parte superior de las bolas 0.260 pulg. Altura Cabeza: 1.23 in. Diámetro de la base del mango 0.47 pulg. Altura de la base del mango 0.77 pulg. Diámetro del botón 0.23 pulg. Longitud Mango: 1.73 pulg.
