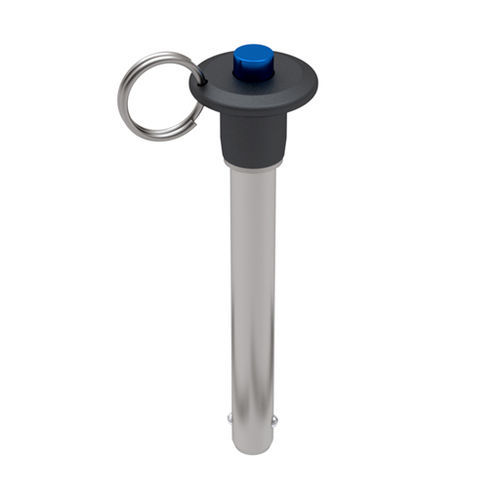

Pasador de liberación rápida con botón BACH series

con anillo de elevaciónde acero inoxidable

PASADOR DE BLOQUEO RÁPIDO DE BOLA - MANGO DE BOTÓN - VÁSTAGO DE ACERO INOXIDABLE 17-4 - MANGO DE ALUMINIO - PULGADAS (BACH) Estos pasadores de cierre rápido con bloqueo positivo tienen una amplia gama de aplicaciones de fijación, localización y alineación. Los pasadores no se liberan hasta que se pulsa el botón del mango. Una vez que se pulsa el botón, las bolas se retraen en el vástago permitiendo que el pasador se inserte o se retire dentro o fuera de un agujero. Los mangos están fabricados en acero inoxidable 17-4. Los mangos son de aluminio 2024-T4 y están anodizados en negro. Los pasadores se suministran con un anillo partido de acero inoxidable para fijar un conjunto de cables. Los pasadores en otras longitudes de agarre están disponibles como pedidos especiales. Diámetro nominal: 3/16 pulg. Diámetro eje - Máx: 0,1885 pulg. Diámetro eje - Mín: 0.1870 pulg. Longitud Empuñadura: 0.50 in. Diámetro de las bolas 0.220 pulg. Longitud hasta la parte superior de las bolas 0.260 pulg. Longitud Cabeza: 0.91 in. Anchura Hombro: 0.47 pulg. Longitud de la cabeza por debajo del borde: 0,63 pulg. Diámetro Botón: 0.23 pulg. Anchura total: 0,81 pulg.
