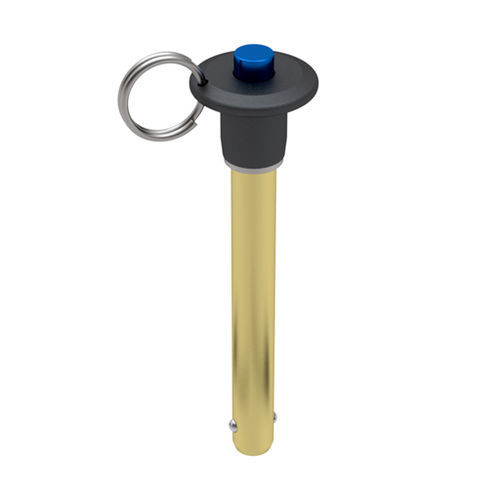

Pasador de liberación rápida con botón MBAAS series

con anillo de elevaciónde acero inoxidable

Estos pasadores de cierre rápido con bloqueo positivo tienen una amplia gama de usos en aplicaciones de fijación, localización y alineación. Los pasadores no se liberan hasta que se pulsa el botón del mango. Una vez pulsado el botón, las bolas se retraen en el vástago, lo que permite insertar o extraer el pasador dentro o fuera de un orificio. Los mangos están fabricados en acero 4130 galvanizado. Los mangos de los pasadores enumerados a continuación son de aluminio 2024-T4 y están anodizados en negro. Los pasadores se suministran con un anillo partido de acero inoxidable para fijar un conjunto de cables. Para aplicaciones específicas, se pueden realizar modificaciones a medida para esta línea de productos. Conforme a RoHS. Diámetro nominal: 5 mm. Diámetro eje - Máx: 4,96 mm. Diámetro eje - Mín: 4.92 mm. Longitud Empuñadura: 10 mm. Diámetro en Bolas: 5.54 mm. Longitud hasta la parte superior de las bolas: 6 mm. Altura empuñadura: 23,4 mm. Anchura Hombro: 11.9 mm. Longitud asa por debajo del borde: 16,0 mm. Diámetro Botón: 5.8 mm. Anchura total: 20,6 mm.
