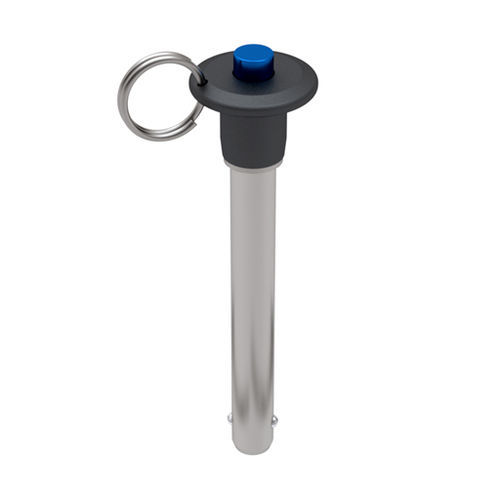

Pasador de liberación rápida con botón BACS series

con anillo de elevaciónde acero inoxidable

Estos pasadores de cierre rápido con bloqueo positivo tienen una amplia gama de aplicaciones de fijación, localización y alineación. Los pasadores no se liberan hasta que se pulsa el botón del mango. Una vez pulsado el botón, las bolas se retraen en el vástago, lo que permite insertar o extraer el pasador dentro o fuera de un orificio. Los vástagos son de acero inoxidable de la serie 300. El acero inoxidable serie 300 no se recomienda en aplicaciones donde las fuerzas de cizallamiento son un factor. Los mangos son de aluminio 2024-T4 y están anodizados en negro. Los pasadores se suministran con un anillo partido de acero inoxidable para fijar un conjunto de cables o una eslinga. Los pasadores en otras longitudes de agarre están disponibles como pedidos especiales. Diámetro nominal 1/4 pulg. Diámetro eje - Máx: 0,2485 pulg. Diámetro eje - Mín: 0.247 pulg. Longitud de la empuñadura: 0,5 pulg. Diámetro de las bolas 0.289 pulg. Longitud hasta la parte superior de las bolas 0.29 pulg. Longitud de la cabeza: 0,92 pulg. Anchura Hombro: 0.47 pulg. Longitud de la cabeza por debajo del borde: 0,63 pulg. Diámetro Botón: 0.23 pulg. Anchura total: 0,81 pulg.
