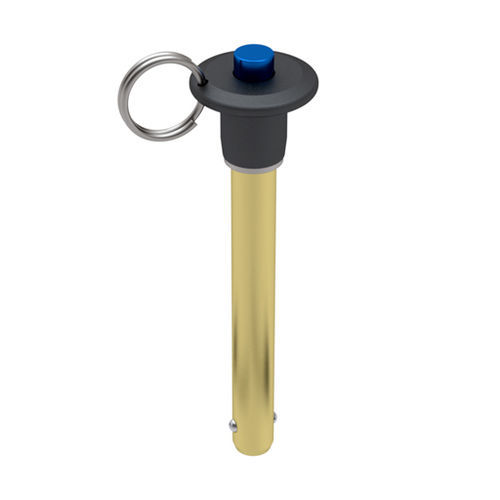

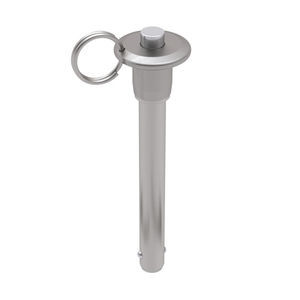

Pasador de liberación rápida con botón BAAS series

con anillo de elevaciónde acero inoxidable

Estos pasadores de cierre rápido con bloqueo positivo tienen una amplia gama de aplicaciones de fijación, localización y alineación. Los pasadores no se liberan hasta que se pulsa el botón del mango. Una vez pulsado el botón, las bolas se retraen en el vástago, lo que permite insertar o extraer el pasador dentro o fuera de un orificio. Los vástagos son de acero 4130. Los mangos son de aluminio 2024-T4 y están anodizados en negro. Los pasadores se suministran con un anillo partido de acero inoxidable para fijar un conjunto de cables. Los pasadores en otras longitudes de agarre están disponibles como pedidos especiales. Diámetro nominal: 3/16 pulg. Diámetro eje - Máx: 0,1885 pulg. Diámetro eje - Mín: 0.1870 pulg. Longitud Empuñadura: 0.50 in. Diámetro de las bolas 0.220 pulg. Longitud hasta la parte superior de las bolas 0.260 pulg. Longitud Cabeza: 0.91 in. Anchura Hombro: 0.47 pulg. Longitud de la cabeza por debajo del borde: 0,63 pulg. Diámetro Botón: 0.23 pulg. Anchura total: 0,81 pulg.
