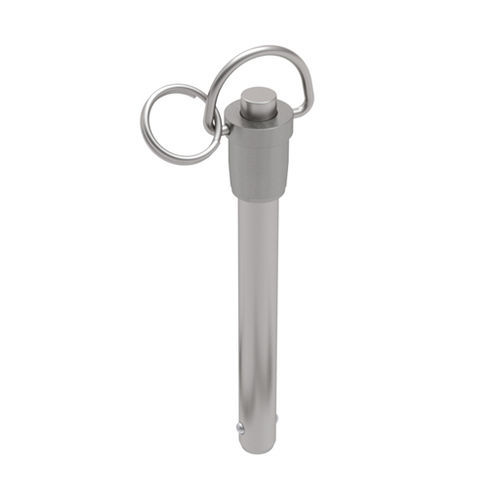

Pasador de liberación rápida con botón RCCH series

con anillo de elevaciónde acero inoxidable

Estos pasadores de cierre rápido con bloqueo positivo tienen una amplia gama de aplicaciones de fijación, localización y alineación. Los pasadores no se liberan hasta que se pulsa el botón del mango. Una vez pulsado el botón, las bolas se retraen en el vástago, lo que permite insertar o extraer el pasador dentro o fuera de un orificio. Los vástagos son de acero inoxidable 17-4. Los mangos y los botones de accionamiento son de acero inoxidable 303. Los pasadores se suministran con un anillo partido de acero inoxidable para fijar un conjunto de cables. Hay disponibles pasadores de otras longitudes de empuñadura como pedidos especiales. Diámetro nominal 3/16 pulg. Diámetro eje - Máx: 0,1885 pulg. Diámetro eje - Mín: 0.1870 pulg. Longitud de la empuñadura: 0,50 pulg. Anchura de las bolas 0.220 pulg. Longitud hasta la parte superior de las bolas 0.260 pulg. Altura mango: 0.91 pulg. Diámetro de la base del mango 0.47 pulg. Diámetro del botón 0.23 pulg. Diámetro asa - borde: 0,59 pulg. Altura Mango y Anillo (Extendido): 1.45 pulg. Anchura Anillo: 1.16 in.
