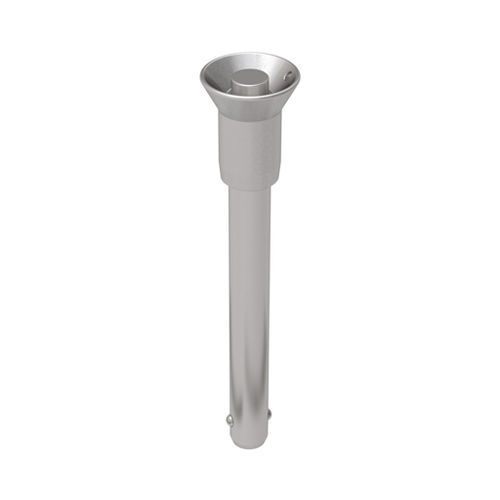

Pasador de liberación rápida con botón MNCCH series

de acero inoxidablepara aplicaciones marinas

Estos pasadores de cierre rápido con bloqueo positivo tienen una amplia gama de aplicaciones de fijación, localización y alineación. Los pasadores no se liberan hasta que se pulsa el botón del mango. Una vez pulsado el botón, las bolas se retraen en el vástago, lo que permite insertar o extraer el pasador dentro o fuera de un orificio. El material del vástago es acero inoxidable 17-4. Las empuñaduras están diseñadas para evitar que se suelten accidentalmente y están mecanizadas en acero inoxidable 303. Estos pasadores no se suministran con anillos partidos de acero inoxidable. Los pasadores en otras longitudes de mango están disponibles como pedidos especiales. Diámetro nominal: 5 mm. Diámetro eje - Máx: 4,96 mm. Diámetro eje - Mín: 4.92 mm. Longitud Empuñadura: 10 mm. Ancho en Bolas: 5.54 mm. Longitud hasta la parte superior de las bolas: 6 mm. Altura Empuñadura: 24,6 mm. Diámetro base del mango: 11.9 mm. Altura de la base del mango: 16.3 mm. Diámetro Botón: 5.8 mm. Diámetro Asa - Borde: 20,6 mm.
