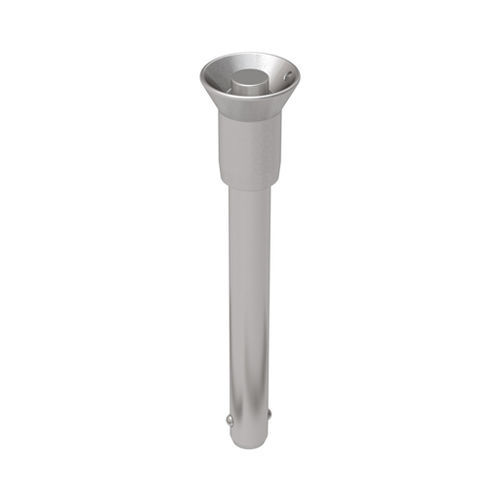

Pasador de liberación rápida con botón NCCS series

de acero inoxidablepara aplicaciones marinas

Estos pasadores de cierre rápido con bloqueo positivo tienen una amplia gama de aplicaciones de fijación, localización y alineación. Los pasadores no se liberan hasta que se pulsa el botón del mango. Una vez pulsado el botón, las bolas se retraen en el vástago, lo que permite insertar o extraer el pasador dentro o fuera de un orificio. El material del vástago es acero inoxidable de la serie 300. Las empuñaduras están diseñadas para evitar que se suelten accidentalmente y están mecanizadas en acero inoxidable 303. Estos pasadores no se suministran con anillos partidos de acero inoxidable. Los pasadores en otras longitudes de mango están disponibles como pedidos especiales. Diámetro nominal: 1/4 pulg. Diámetro eje - Max: 0.2485 pulg. Diámetro eje - Mín: 0.247 pulg. Anchura de las bolas 0.5 pulg. Longitud de la empuñadura: 0,289 pulg. Longitud hasta la parte superior de las bolas 0.29 Altura mango: 0.97 pulg. Diámetro de la base del mango 0.47 pulg. Altura Base del asa 0.64 pulg. Diámetro del botón: 0.23 pulg. Diámetro Mango - Borde: 0.81 in.
