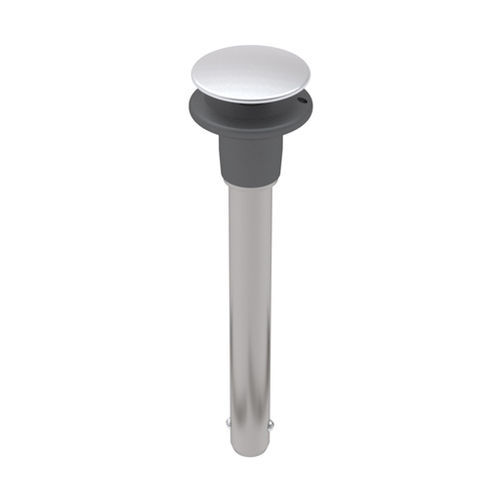

Pasador de liberación rápida con botón MDACH series

de acero inoxidable

Estos pasadores de cierre rápido con bloqueo positivo tienen una amplia gama de usos en aplicaciones de fijación, localización y alineación. Los pasadores no se liberan hasta que se pulsa el botón del mango. Una vez pulsado el botón, las bolas se retraen en el vástago, lo que permite insertar o extraer el pasador dentro o fuera de un orificio. Los vástagos son de acero inoxidable 17-4. Los botones de accionamiento de la cúpula están fabricados en aluminio 2024-T4 y anodizados transparentes. Las empuñaduras son de aluminio 2024-T4 y están anodizadas en negro. El botón de accionamiento de cúpula ergonómico de gran tamaño facilita la instalación y la extracción. Los pasadores en otras longitudes de empuñadura están disponibles como pedidos especiales. Diámetro nominal: 5 mm. Diámetro Máx: 4,96 mm. Diámetro mín: 4.92 mm. Longitud Agarre: 10 mm. Ancho en Bolas: 5.54 mm. Longitud hasta la parte superior de las bolas: 6 mm. Altura Empuñadura: 25,5 mm. Diámetro mango - base: 11.9 mm. Altura Mango - Base: 16 mm. Diámetro Botón: 19 mm. Diámetro Borde: 20,6 mm.
