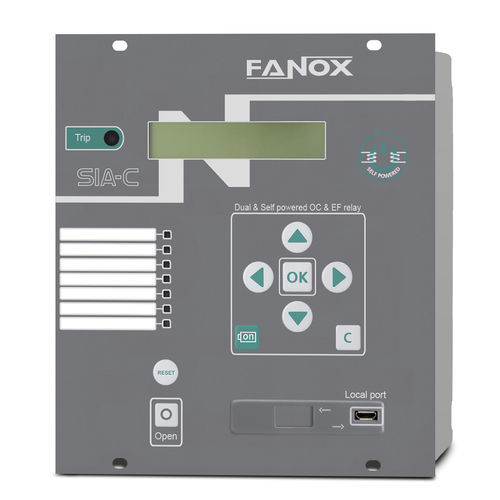

Relé de protección autoalimentado SIA-C

de sobreintensidadde falta a tierraRS485

Relé de protección OC&EF (autoalimentación + alimentación auxiliar). • Se autoalimenta con la corriente de funcionamiento a través de 3 transformadores de corriente estándar /5 o /1, para obtener medidas de corriente. Alimentación auxiliar universal 24-230 Vca/dc (24-220 Vcc (±20%) / 60-230 Vca (±15%). • Batería interna de puesta en marcha de litio: 20 años • Niveles de arranque realmente bajos en modo autoalimentado: 0,075xIn en un sistema trifásico /0,16xIn en un sistema monofásico. • Menú de test • 7 LEDs configurables y 1 indicador magnético biestable (FLAGs) que señalan la causa del disparo, manteniendo su posición sin alimentación. • Autodiagnóstico del estado del relé (WATCHDOG) • Puerto Micro USB frontal y puerto RS485 de comunicación remota protocolo Modbus RTU, DNP3 o IEC60870-5-103. Puerto ethernet RJ45 (protocolo Modbus TCP). • Salida de disparo para bobina de baja potencia (24 Vcc - 135 mJ). Disparo monofásico o monofásico/trifásico mediante interruptor. • Hasta 10 entradas configurables y 7 salidas configurables. • Load Data Profiling: registros: 168, en modo circular. Ratio de muestreo (intervalo): configurable mediante comunicaciones 1-60 min. • Memoria RAM no volátil, almacena hasta 1.024 eventos y registro de faltas (DFR- 20 informes de falta y 10 registros oscilográficos en formato COMTRADE), manteniendo la fecha y hora gracias a su RTC interno (Real Time Clock) incluso sin alimentación. • El software de comunicaciones SICom descarga y guarda el registro oscilográfico en formato COMTRADE (IEEE C37.111-1991). • Elimina instalación y reduce coste y mantenimiento. • Mecánicas extraíbles y no extraíbles.
