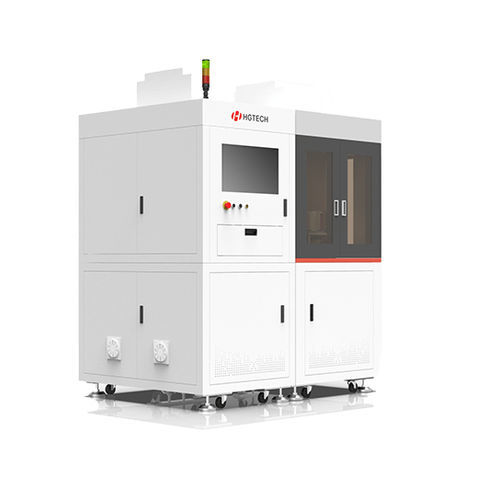

Aparato de control de semiconductores
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones
- de semiconductores
Descripción
El sistema óptico de detección de campo claro y oscuro, desarrollado de forma independiente, se utiliza para detectar los defectos de aspecto de las materias primas semiconductoras, las obleas epitaxiales y las obleas estampadas, en las empresas de fabricación de materias primas y en las empresas de fabricación de obleas de la cadena de la industria de semiconductores.
Ventajas del producto:
- Aplicable a una gran variedad de obleas
Adecuado para obleas de 4-8 pulgadas, sustratos, obleas epitaxiales y obleas estampadas
- Puede detectar una gran variedad de defectos
Detecta partículas, hoyos, protuberancias, arañazos, manchas, grietas y otros defectos
- Alta resolución
Resolución del sistema 1-10 μ m
- Rápida velocidad de detección
Oblea sin patrón: 180 segundos / oblea cuando el número de defectos es inferior a 200
---
