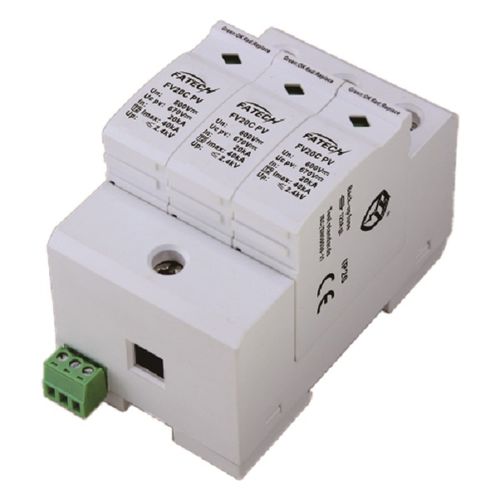

Protector de sobretensión de tipo 2 FV20C/3-1000 PV S

clase IIcon teleseñalizaciónpara instalación fotovoltaica

-Dispositivo de protección contra sobretensiones de CC especialmente utilizado para sistemas fotovoltaicos de 1000 Vcc. -Los componentes del núcleo son vristores de óxido metálico con alta capacidad de descarga. -Con control fiable gracias al seccionador Thermo Dynamic Control. -Con contacto de señalización a distancia para el dispositivo de control. -Indicación de avería mediante marca roja en la ventana de inspección. Modelo No. FV20C/3-1000PVS Protección SPD conforme a EN50539-11/IEC61643-31 Tipo 2 El tipo de instalación del SPD cumple la norma EN50539-11/IEC61643-31 ClaseII Nivel de protección conforme a DIN VDE0675-6 C Tipo de red Sistemas fotovoltaicos Lado CC Modo de protección (+/-)-->PE , (-/+)-->PE, (+/-)-->(-/+) Corriente de cortocircuito ISCPV 100A Corriente continua de funcionamiento ICPV <20 µA Corriente de carga nominal IL 80 A Corriente residual IPE ≤20 µA cc ≤500 µA ac Consumo de energía en modo de espera PC ≤25 mVA Corriente de descarga máxima (8/20μs) Imax 40 kA Corriente nominal de descarga (8/20μs) In 20 kA Nivel de protección de tensión Arriba ≤3,6 kV Resistencia de aislamiento Risol ＞1000 MΩ Tiempo de respuesta tA ≤25 ns Contacto de control remoto SÍ Indicador de desconexión Indicador mecánico (Verde: OK, Rojo: Sustituir) Conexiones de E/S Por terminal de tornillo:10-35mm2 Por bus de conexión Lugar de instalación En el interior de Tipo de montaje Carril simétrico (EN50022/DIN46277-3) Color Gris Grado de protección IP20 Material de la carcasa UL94V-0 Temperatura ambiente -40°C ~+80°C Altitud ≤2000 m (amsl (sobre el nivel medio del mar)) Humedad admisible 30%~90%
