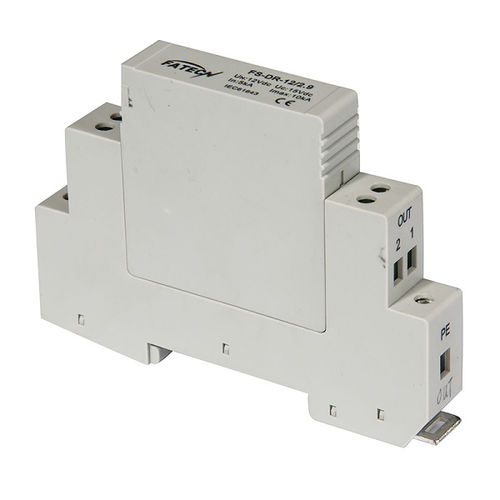

Protector de sobretensión de tipo 3 FS-DR series

en riel DINde baja tensión

1. Descripción Protectores de sobretensiones de señal de control tipo carril DIN Fatech Electronic (CHINA) LTD, aplicados al circuito de control de señal de doble hilo de LPZ0 a LPZ3, por ejemplo, circuito 4~20mA, circuito RS485, circuito RS422, detector de gas, sistema de aparcamiento, monitor remoto de CCTV, circuitos de control remoto. 2. Características 1) Los protectores de sobretensión de datos de carril DIN se aplican al circuito de control de señal de doble cable de LPZ0 a LPZ3, por ejemplo, circuito 4~20mA, circuito RS485, circuito RS422, detector de gas, sistema de aparcamiento, monitor remoto de CCTV, circuitos de control remoto 2) Modo de protección contra sobretensiones común y diferencial, excelente rendimiento. 3) El módulo enchufable permite una rápida sustitución en caso de fallo. 4) La conexión a tierra se realiza a través de una pinza de puesta a tierra en el carril DIN y/o de una pinza de puesta a tierra. 5) No hay limitación en la corriente de funcionamiento debido al método de conexión en paralelo. 6) Montaje en riel de 35 mm, espacio reducido. 3. Parámetros eléctricos 1) Máxima tensión de servicio Uc: 6V, 14,5V, 17,8V, 26,8V, 34,8V, 55,1V, 70,1V 2) Conexiones de E/S: Alambre multi-núcleo: 0.5~2.5mm2 3) Grado de protección: IP20 4) Corriente nominal de descarga (8/20μs): 5KA 5) Tipo de red: sistema de transmisión de señales 6) Tensión nominal 50(60)Hz Un: 5V, 12V, 15V, 24V, 30V, 48V, 60V 7) Corriente nominal IL: 0.5A 8) Material de la carcasa: UL94V0 9) Montaje: 35mm Riel simétrico (EN50022/DIN46277-3) 10) Tiempo de respuesta tA: <=10ns 11) Rango de temperatura de funcionamiento / humedad / altitud: -40℃~+80℃/30%~90%/3000m
