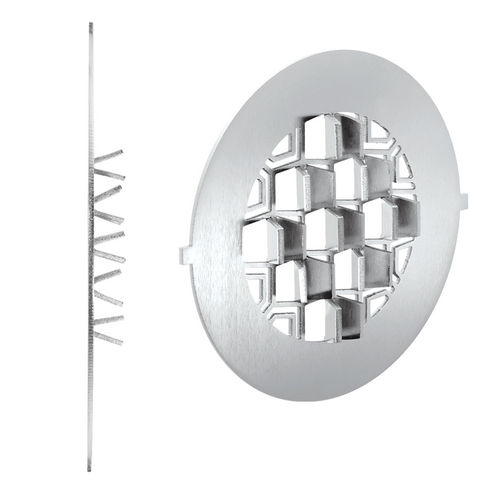

Acondicionador de flujo para medición de caudal VIP Vortab®

El acondicionador de caudal patentado* VIP (Vortab Insertion Panel) neutraliza por completo las irregularidades del perfil de caudal causadas por codos, válvulas, soplantes, compresores y otras perturbaciones del caudal que suelen producirse en los tendidos de tuberías y conductos y que provocan imprecisiones en los caudalímetros. El VIP proporciona un perfil de caudal sin remolinos, simétrico y repetible que los caudalímetros necesitan para realizar mediciones precisas. Los acondicionadores de caudal modelo VIP combinan el rendimiento superior científicamente probado de la tecnología de acondicionamiento de caudal tipo lengüeta Vortab con la facilidad de instalación y el ahorro de costes de un diseño de panel de inserción. El modelo VIP es especialmente eficaz con tecnologías de caudalímetros sensibles al flujo (p. ej., dispersión térmica) o de amplia caída para proporcionar un perfil de flujo altamente repetible en condiciones de flujo laminar, transitorio y turbulento. Aplicaciones Tuberías con tramos rectos inadecuados Procesos que requieren perfiles de caudal repetibles simétricos y sin remolinos Para tamaños de tubería ≥ 2" [≥ 50 mm] Perfecta para Aplicaciones que requieren baja caída de presión Homologado por la FCI para su uso con caudalímetros másicos de gas de dispersión térmica Especificaciones Medios de proceso: Gases Materiales de construcción: acero inoxidable 316L; póngase en contacto con Vortab para otros materiales Tamaño de los tubos: de 2″ a 40″ [de 50 mm a 999,9 mm] estándar; tamaños mayores disponibles - póngase en contacto con Vortab Instalación: Soldadura en el lugar o montaje con brida; ANSI o DIN Peso de envío: (aproximado) 0,9 kg por 25 mm [2 lb por pulgada de diámetro] Número de patente de EE.UU. 9.010.994
