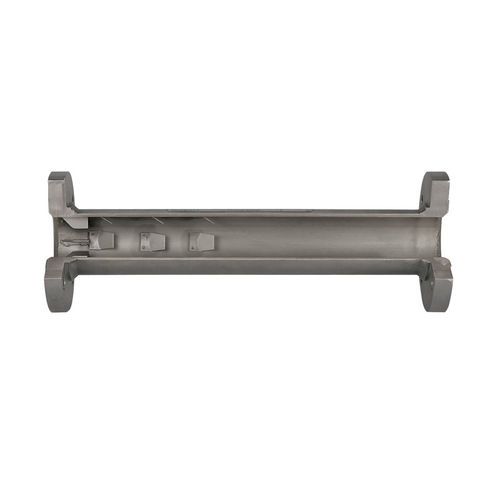

Acondicionador de flujo para medición de caudal VORTAB® VMR

El acondicionador de caudal VORTAB® VMR Meter Run ofrece una solución de baja pérdida de presión para las irregularidades del perfil de caudal causadas por codos, válvulas, soplantes, compresores y otras interrupciones que suelen producirse en los tramos de tuberías y conductos. La configuración VSR Meter Run está disponible para aquellas aplicaciones que requieren longitudes más cortas que las longitudes VMR. Aplicaciones Tuberías con tramos rectos inadecuados Estratificación de temperatura y presión Acondicionamiento de procesos para válvulas de control, soplantes, compresores, quemadores y otros equipos de proceso críticos Acondicionamiento de flujos para bancos de calibración y pruebas Procesos que requieren perfiles de flujo de velocidad repetibles, simétricos y sin remolinos Especificaciones Medios de proceso: Gases, líquidos y lodos Materiales de construcción: acero inoxidable 316L Acero al carbono Hastelloy C Otros materiales de construcción disponibles Tamaño de la tubería 51 mm [2 pulgadas] 76 mm [3 pulgadas] 102 mm [4 pulgadas] 152 mm [6 pulgadas] 203 mm [8 pulgadas] 254 mm [10 pulgadas] 305 mm [12 pulgadas] Otros tamaños de tubo disponibles Schedule de tubería: Schedule 40 Schedule 80 Otros tamaños disponibles Conexión de tuberías: Preparación para soldar Bridada, hasta 600 lb NPT macho, tamaño de tubería de hasta 4 pulgadas Longitud del acondicionador de caudal: Para 2 pulgadas: 8 diámetros de tubo Para 3 pulgadas y más: 7 diámetros de tubería Conexión de proceso del caudalímetro: 0.nPT hembra de 75 pulgadas, 1 pulgada o 1,25 pulgadas 1.nPT macho de 25 pulgadas Brida de cara elevada ANSI 150 lb, 300 lb o 600 lb
