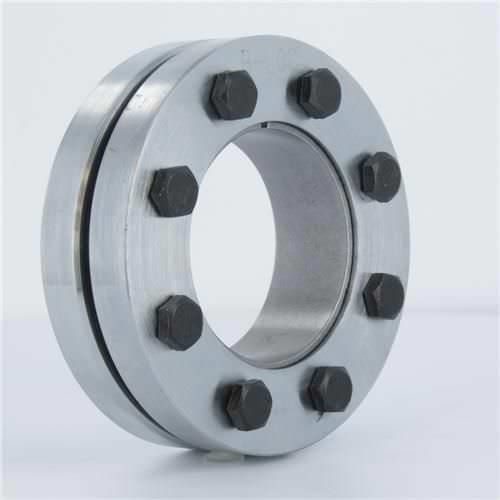

Acoplamiento rígido B-LOC SD 55-10

juego de dispositivos de sujeciónde engranajede eje

El disco de contracción B-LOC SD10 Serie 55-10 es un dispositivo de bloqueo externo que proporciona una alta capacidad, cero juego de eje a cubo en ejes que van desde 1 1/2" a 1.773" de diámetro por medio de un ajuste de interferencia mecánica y transmite entre 1014 ft lbs y 1707 ft lbs de par de torsión dependiendo del tamaño específico del eje. Más adecuado para: Aplicaciones que necesitan conectar un eje hueco sobre un eje sólido. Se utiliza comúnmente en cajas de engranajes de eje hueco de salida o en acoplamientos de brida. Los discos de contracción B-LOC de la serie SD10 55-10 son dispositivos de bloqueo externo que proporcionan una conexión de fricción sin holgura que nunca se desgastará ni se estropeará y que puede admitir cargas de alto par, de empuje, de flexión y/o radiales. Los discos de contracción de la serie SD10 también son extremadamente concéntricos y mantienen un ajuste mecánico de interferencia bien equilibrado. No hay movimiento axial durante la instalación de este producto. - Ajuste mecánico de interferencia extremadamente concéntrico y bien equilibrado - No hay movimiento axial durante la instalación Características de los casquillos sin llave de Fenner Drives: - Capacidad para transmitir pares elevados - Verdadero juego cero - Menos tiempo de inactividad del equipo - Posibilidad de montaje sobre chavetas existentes - Posibilidad de ajuste axial y radial completo - Instalación, ajuste y desmontaje sencillos Todos los dispositivos de bloqueo sin llave de Fenner Drives funcionan según el sencillo principio de la cuña. Se aplica una fuerza axial -mediante una tuerca hexagonal (Trantorque) o una serie de tornillos anulares (B-LOC)- para engranar anillos circulares de acero con conicidades de acoplamiento. La acción de cuña resultante crea una fuerza radial en los anillos cónicos, uno de los cuales se contrae para apretar el eje, mientras que el otro se expande y presiona en el agujero del componente.
