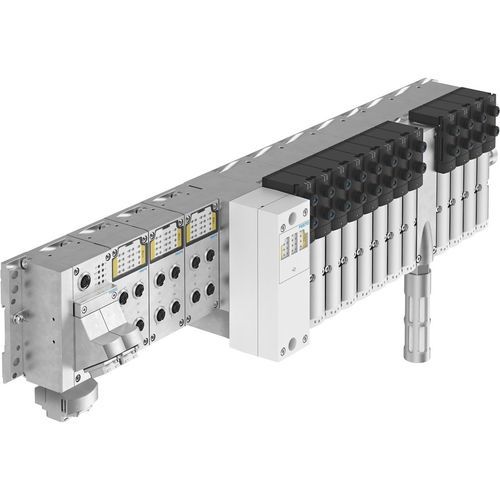

Bloque-válvula neumática VTSA-F-FB

de 2/2 víasde 5/2 víasde 5/3 vías

Tamaño de válvula 65 mm Caudal nominal normal máximo 700 l/min con 18 mm 1350 l/min con 26 mm 1860 l/min con 42 mm 2900 l/min con 52 mm 4000 l/min con 65 mm Conexión neumática de utilización G1/8 G1/4 G3/8 G1/2 QS-6 QS-8 QS-10 QS-12 QS-14 QS-16 Control eléctrico Ethernet Bus de campo Controlador integrado Cantidad máx. de posiciones de válvula 32 Número máx. de zonas de presión 16 Sistema eléctrico de E/S sí Temperatura ambiente -5 °C ... 50 °C Certificación BIA C-Tick c UL us - Recognized (OL) Símbolo KC KC-CEM Marcado CE (véase la declaración de conformidad) Según Directiva de máquinas CEM de la UE Según la Directiva de protección contra explosiones de la UE (ATEX) Marcado UKCA (véase la declaración de conformidad) según la normativa del Reino Unido sobre CEM según la normativa RoHS del Reino Unido Categoría ATEX para gas II 3G Tipo de protección contra explosión de gas Ex nA IIC T3 X Gc Temperatura ambiente Ex -5 °C <= Ta <= +50 °C Función de escape mediante placa de estrangulación Tipo de accionamiento Eléctrico Tipo de terminal de válvulas 45 Forma constructiva Corredera del émbolo Alimentación del aire de pilotaje Externo Interno Estructura del terminal de válvulas Modular, tamaños de válvulas combinables Indicación del estado de señal LED Aptitud para vacío sí Tensión nominal de funcionamiento AC 110 V Tensión nominal de funcionamiento DC 24 V Fluctuaciones de tensión admisibles +/- 10 % Protección antideflagrante Zona 2 (ATEX) Medio de funcionamiento Aire comprimido según ISO 8573-1:2010 [7:4:4] Nota sobre el medio de trabajo/mando Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
